產品介紹：
OSG系列可編程光濾波器基于HDLC液晶技術，允許用戶生成任意光波形，具有低損耗，低偏振相關損耗和高消光比等特點，可以用于光測試，測量和特性研究。OSG允許用戶在12.5GHz的 ITU-T中心網格的光譜上，控制中心頻率和輸出功率。產品可以適配保偏光纖。
產品結構緊湊，配置USB和RS232接口。控制軟件預設幾個濾波模型，方便用戶很快開始試驗。由于內部沒有移動部件，與其他必須依靠移動光學或機械元件來調整波長的濾波器相比，它具有固有的更高可靠性。
產品特點：
l ITU-T網格的12.5GHz帶寬，高達384濾波器
l 每個2.5GHz濾波器都可以獨立尋址
l 可設置的多中心濾波
l 12.5GHz濾波器帶寬可以連續設置并連接整個譜段
l 每個濾波器均可以獨立功率光功率

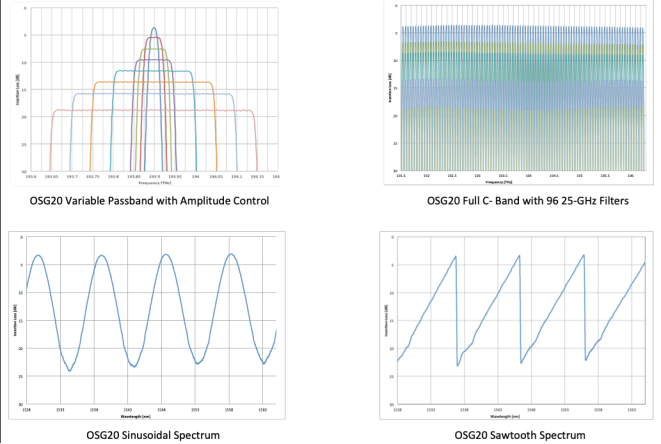

濾波圖樣：
產品參數：
指標 | |
工作波長 | C-band: 1527.60 to 1565.50 nm |
L-band: 1572.06 to 1608.76 nm | |
插損 | ≤ 3.5 dB, typ≤ 4.5 dB, max |
帶寬設定范圍 | C-band: ≤ 0.1 nm to 38 nm, 12.5 GHz to 4800 GHz |
L-band: ≤ 0.1 nm to 37 nm, 12.5 GHz to 4400 GHz | |
可尋址濾波器 | C-band: 384 |
L-band: 352 | |
每個濾波器帶寬 | ± 0.02nm, ± 2.5 GHz |
動態衰減范圍 | 0-20dB |
步進衰減 | 0.1 dB |
衰減精度 | ≤ 0.5 dB or 5% |
偏振消光比 | ≤ 0.15 dB, typ. ≤0.3 dB, max. up to 10 dB attenuation |
消光比 | ≥ 40 dB |
回波損耗 | ≥ 40 dB |
光纖類型 | SMF、PM |
光纖接頭 | FC/APC |
最大輸入光功率 | ≤27 dBm |
響應時間 | ≤ 50 ms |

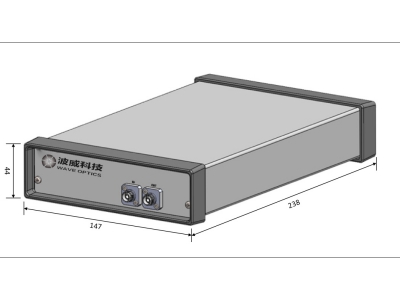

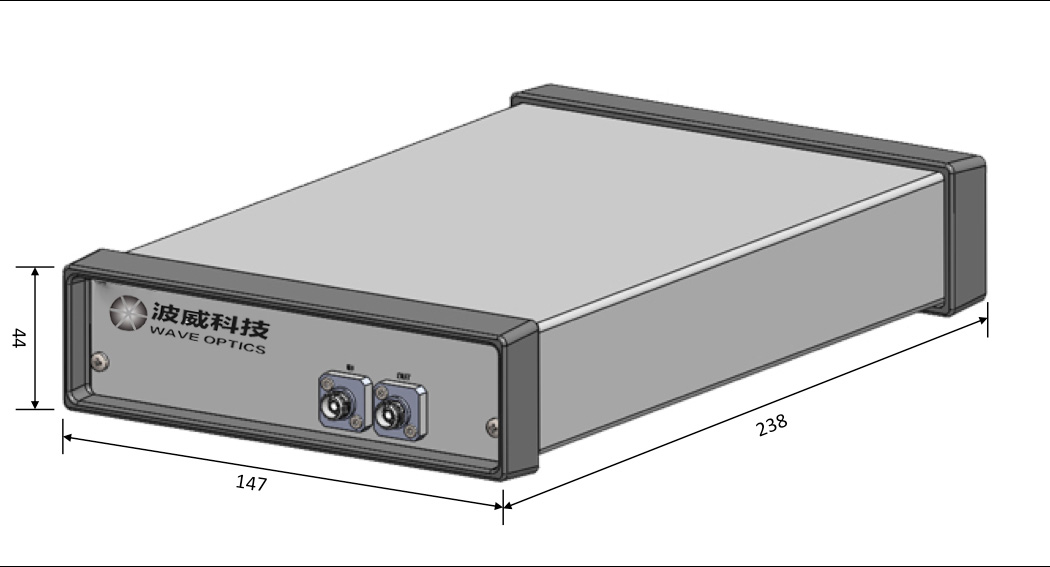

尺寸 | 147 x 238 x 44 mm |
功耗 | ≤ 10 W |
訂購信息：
OSG10/OSG20 | XX | nn |
SM = Single Mode PM = Polarization Maintaining | 01 = C Band 02 = L Band 03…99 = Custom options | |
Ordering Examples: 1. OSG20-SM-02 = Twin programmable filters, L-band spectral range 2. OSG20-PM-01 = Twin programmable filters, Polarization Maintaining, C-band spectral range | ||

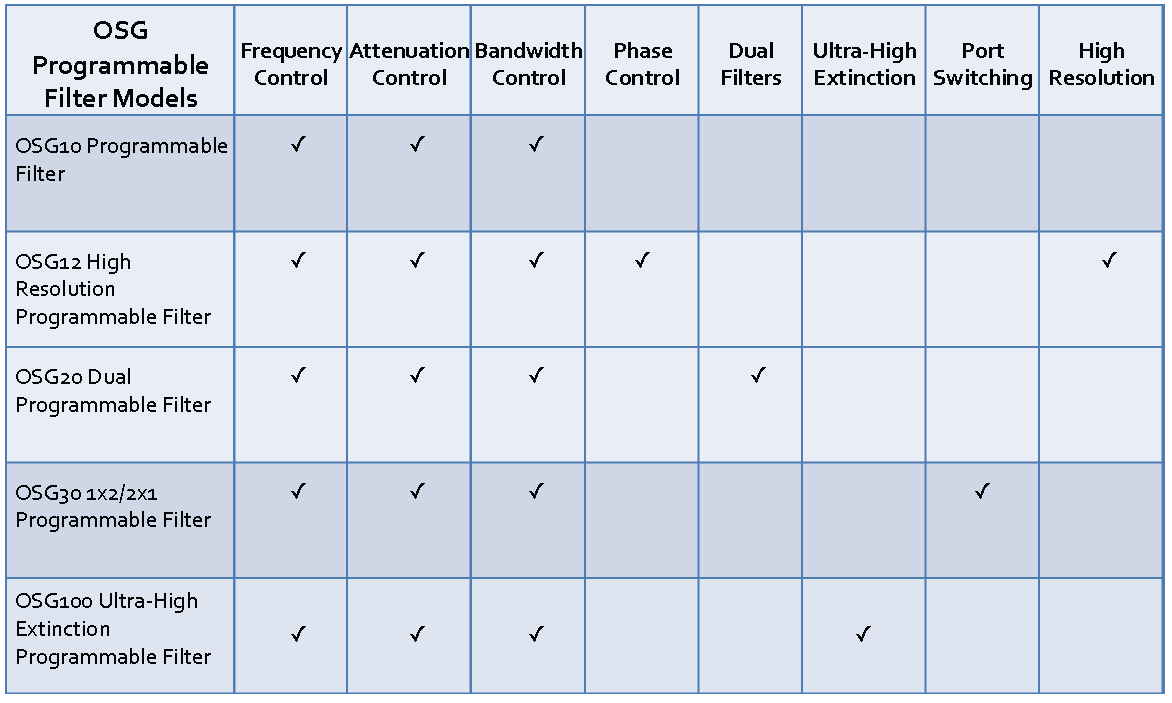

可選擇的其他系列版本
