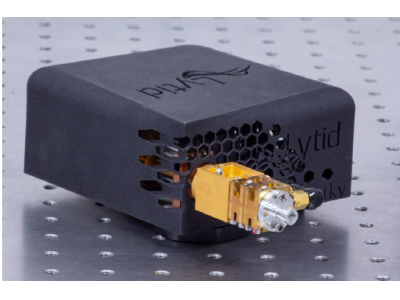

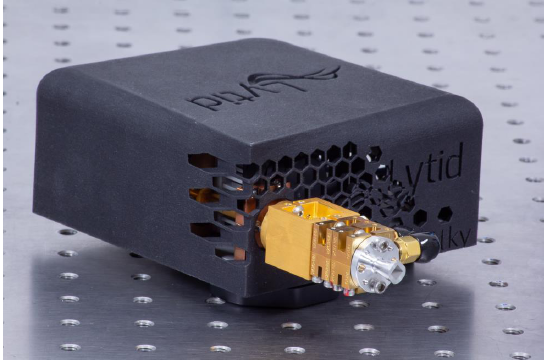

   北京波威科技代理的LytidTeraSchotty系列是基于尖端肖特基二極管放大鏈技術的低頻太赫茲源?；l為75 GHz，現有中心頻率為150，300和600 GHz的產品。最高可獲得百毫瓦級平均輸出功率。這一系列產品擁有>12%的頻率可調度，這在商業化的基于放大鏈的太赫茲源產品中實為罕見。TeraSchottky系列具有集成度高，即插即用的特點，能為用戶提供極佳的使用體驗。TeraSchottkey系列只選用符合航天要求的射頻部件，以確保產品擁有最大可靠度。

TeraSchottky

超緊湊的亞特赫茲源

最先進的肖特基二極管技術

- 超緊湊、輕巧、即插即用

- 多頻段：75、150、300 和600 GHz

- 可調諧: 12%

- 高功率：300 mW至mW

a) 1x TeraSchottky 基本單位

b) 1x 標準擴展150GHz

c) 1x 標準擴展300GHz

d) 1x 標準擴展600 GHz

e) 1x 喇叭天線75 GHz

f) 1x 喇叭天線150 GHz

g) 1x 喇叭天線300 GHz

h) 1x喇叭天線600 GHz

                  產品特色

ü幾百毫瓦功率輸出

ü光譜線寬小

ü頻率可調度>12%

ü頻率可從75 GHz擴展至600 GHz

ü不同頻率間實現快速切換

ü高度集成，即插即用

產品參數

典型應用

ü太赫茲透視成像

ü亞THz頻段探測器的性能測試

ü高分辨率光譜儀

選購指南

üQ1：如果購買TeraSchottky 600GHz，有無可能同時獲得300、150和75 GHz輸出？

A1：150、300和600 GHz都是通過對75 GHz進行倍頻實現的。產品的外封裝盒式一個可選項。如果用戶選擇外封裝，用戶便只能獲得單一頻率輸出；如果選 擇去掉外封裝，系統雖失去部分保護，但用戶可隨之獲得更多頻段（4個中心頻率：75、150、300和600 GHz，并且距離中心頻率還有約12%的可調諧性）。

üQ2：TeraSchottky的可選配件，兩款喇叭天線的輸出有何不同？

A2：作為可選配件的天線有：波紋喇叭天線（corrugated horn antenna）和角錐喇叭天線（diagonal horn antenna）兩類選擇。下圖為兩者的電/磁場分布vs角度的對比圖。兩者的分布和最大增益都是類似的，區別在于波紋喇叭天線具有低功率旁瓣。對于某些應用來說，低功率旁瓣是有用的，但波紋喇叭天線制造難度更高，因而比角錐喇叭天線貴。
