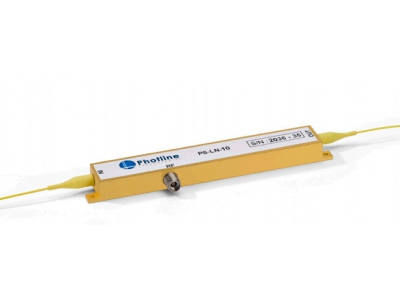

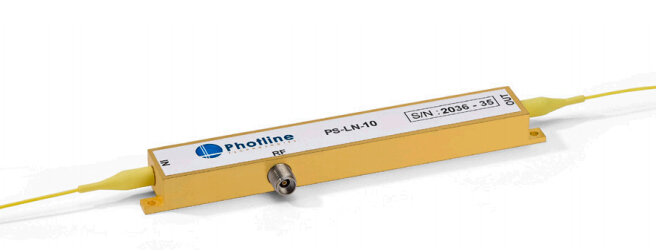

1550nm偏振旋轉器
產品名稱：1550nm偏振旋轉器產品簡介：PS-LN偏振旋轉器是一款集成的光波導器件。用于將輸入光調制，在輸出端得到兩條正交的線偏振光切換輸出，頻率可到10GHz。事實上，輸出光可以在器件保偏輸出光纖上沿快軸或慢軸傳播，工作狀態(tài)為TE/TM轉換器。主要特點：主要應用：·高速·低插入損耗·低電壓控制·偏振開關·繞偏·
- 產品名稱： 1550nm偏振旋轉器
- 合作廠商： 法國Photline公司
詳細信息
|
產品名稱：1550nm偏振旋轉器 |
|
|
|
|
|
產品簡介： |
|
|
|
|
|
PS-LN偏振旋轉器是一款集成的光波導器件。用于將輸入光調制，在輸出端得到兩條正交的線偏振光切換輸出，頻率可到10GHz。
事實上，輸出光可以在器件保偏輸出光纖上沿快軸或慢軸傳播，工作狀態(tài)為TE/TM轉換器。
|
|
|
主要特點： |
主要應用： |
|
|
|
|
·高速
·低插入損耗
·低電壓控制
|
·偏振開關
·繞偏
·水聽
|
|
主要參數(shù)： |
|
|
參數(shù) |
單位 |
型號 |
|
|
PS-LN-0.1 |
PS-LN-10 |
||
|
電學特性 |
|||
|
電光帶寬 typ |
GHz |
0.15 |
12 |
|
Vpi RF |
V |
5 @ 50 KHz
7 @ 150 MHz |
7 @ 50 kHz
10 @ 10 GHz |
|
RF輸入阻抗 |
? |
10000 |
40 |
|
RF輸入功率 |
dBm |
28 |
|
|
光學特性 |
|||
|
工作波長 |
nm |
1530 ~ 1580 |
|
|
插入損耗 typ |
dB |
3.5 |
2.5 |
|
偏振相關損耗 max |
dB |
1 |
1 |
|
偏振消光比 |
dB |
20 |
20 |
|
光回損 |
dB |
-40 min, -45 typ |
|
|
最大光輸入功率 |
dBm |
20 |
|
|
選項 |
- |
1300 nm |
|
|
工作溫度范圍 |
0C |
0 ~ +70 |
|
|
尺寸 |
mm |
140 x 15 x 9.5 |
|
