產品介紹：
北京波威官方提供的MINT是一個延遲線干涉儀(DLI)可以對輸入光信號和其延遲了1bit的信號進行干涉。MINT用于D(Q)PSK解調，在很多應用中得以使用 。MINT可調，能夠精確匹配載波頻率。可以獲得兩種相位調節選項:一種是超快選項(U),具有非常低的調節時間常量(20μs)；另一種是低電壓選項，僅需要3V達到調節范圍。

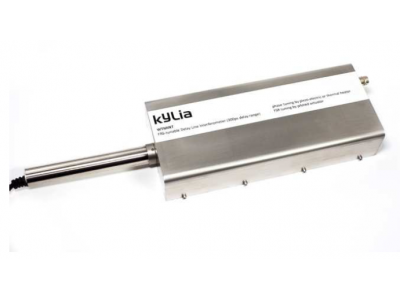

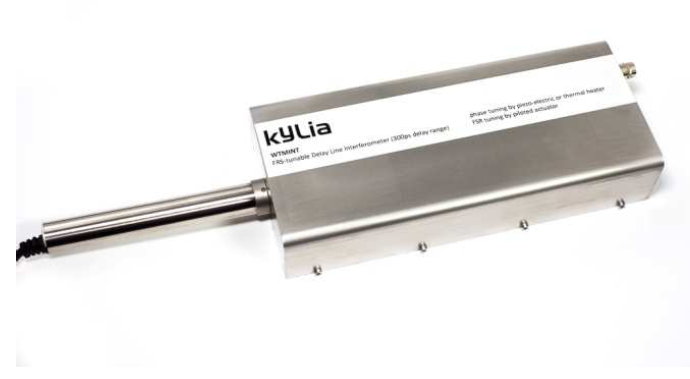

WT-MINT是寬范圍可調MINT，能夠?qū)⒏缮鎯x的延遲值設置為所需的值。可以通過微米千分卡尺(手動選項)或電動移動平臺(自動)實現該設置。在U和L選項中都可以實現精確匹配載波頻率。共有三個WT-MINT。
輸入信號被分成兩部分。一個相對于另一個延遲，然后兩個在兩個輸出上重新組合，在這兩個輸出上它們相互干涉。兩個輸出都相移180°，因此可以插入平衡或差分光電二極管，這些光電二極管將相位調制轉換為幅度調制。干涉儀兩臂之間的延遲應等于輸入信號的時間位（Tbit）。然后對干涉儀的自由光譜范圍(FSR)進行了表征，用FSR=1/TBIT的關系將其與TBIT連接起來。
產品類型：
1、WT-MINT 100 ps： 能夠設置一個100ps的光學延遲范圍（相當于10 GHz到無窮的自由譜范圍，或-例如5 GHz 10GHz）。可以獲得手動或自動版本。
2、WT-MINT 300ps： 能夠設置一個300ps的光學延遲范圍（相當于3.3GHz到無窮的自由譜范圍，或2.5 GHz 10 GHz）。可以獲得手動或自動版本。
3、WT-MINT 3000 ps：能夠設置一個3000ps的光學延遲（相當于0.33 GHz到無窮光譜范圍）。僅可獲得自動選項版本。
MINT和WT-MINT都可以獲得保偏光纖版本。
產品參數：
MINT規格
MINT,FSR>2.5GHz | |||||||
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 | |
自由光譜范圍1 | FSR | 2.5 | GHz | 可以提供任何大于2.5GHz的FSR | |||
FSR精度1 | ΔFSR | 1 | %FSR | ||||
插損1 | IL | 2.0 | dB | ||||
插損均勻性1 | ΔIL | 0.5 | dB | ||||
偏振相關損耗1,2 | PDL | 0.3 | dB | ||||
偏振相關頻移1,2 | FSR>10GHz | PDFS | 2.0 | %FSR | |||
FSR<10GHz | 4.0 | ||||||
消光比1 | ER | 18 | dB | ||||
偏振消光比1,3 | PER | 20 | 25 | dB | |||
溫度相關頻移 | L | TDFS | 10 | %FSR | |||
U | 50 | ||||||
調諧范圍 | 1.5 | FSR | |||||
調諧電壓 | L | V | 3 | V | 達到調整范圍所需的電壓 | ||
U | 75 | 90 | |||||
調諧時間常數 | L | τ | 1.0 | s | 達到最終狀態的50％ | ||
U | 0.02 | ms | |||||
功耗 | L | P | 0.5 | W | |||
U | 0.001 | ||||||
偏振模色散 | PMD | 0.1 | ps | ||||
色散 | CD | 1 | ps/nm | ||||
光回?fù)p | ORL | 35 | dB | ||||
斜角 | 0.5 | 1.0 | ps | ||||
封裝尺寸4 | FSR>=20GHz | 44×26×9.5 | mm3 | ||||
FSR<20GH/任何FSR內保偏光纖款 | 100×55×16 | ||||||
相位調諧連接器 | 0.1英寸PIN接頭 | ||||||
尾纖類型 | SM | SMF-28 | 900μm松垮管 | ||||
PM | PANDA PM | ||||||
尾纖長度 | 0.9 | 1.0 | 1.1 | m | |||
1測量所有偏振態的OTR和OWR
2用于單模MINT
3用于保偏MINT
4不包括光纖套
MINT,FSR<2.5GHz | |||||||
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 | |
自由光譜范圍1 | FSR | 0.4 | 2.5 | GHz | 可以提供400MHz到2.5GHz范圍的FSR | ||
FSR精度1 | ΔFSR | 5 | %FSR | ||||
短臂的插損1 | IL1 | 9.0 | dB | 包括由于分束器造成的6dB自然損耗 | |||
長臂的插損1 | IL2 | 9.0 | dB | ||||
偏振消光比1,3 | PER | 20 | 25 | dB | |||
調諧范圍 | 1.5 | FSR | |||||
調諧電壓 | L | V | 3 | V | 達到調整范圍所需的電壓 | ||
U | 75 | 90 | |||||
調諧時間常數 | L | τ | 1.0 | s | 達到最終狀態的50％ | ||
U | 0.02 | ms | |||||
功耗 | L | P | 0.5 | W | |||
U | 0.001 | ||||||
偏振模色散 | PMD | 0.1 | ps | ||||
色散 | CD | 1 | ps/nm | ||||
光回?fù)p | ORL | 35 | dB | ||||
斜角 | 0.5 | 1.0 | ps | ||||
封裝尺寸4 | 130×65×19.5 | mm3 | |||||
相位調諧連接器 | 0.1英寸PIN接頭 | ||||||
尾纖類型 | SM | SMF-28 | 900μm松垮管 | ||||
PM | PANDA PM | ||||||
尾纖長度 | 0.9 | 1.0 | 1.1 | m | |||
1測量所有偏振態的OTR和OWR
2用于單模MINT
3用于保偏MINT
4不包括光纖套
