產品介紹：

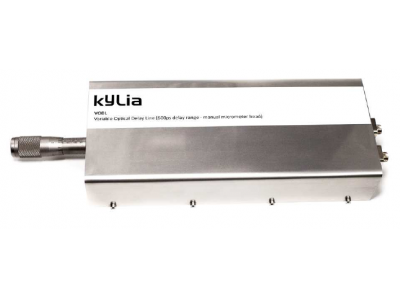

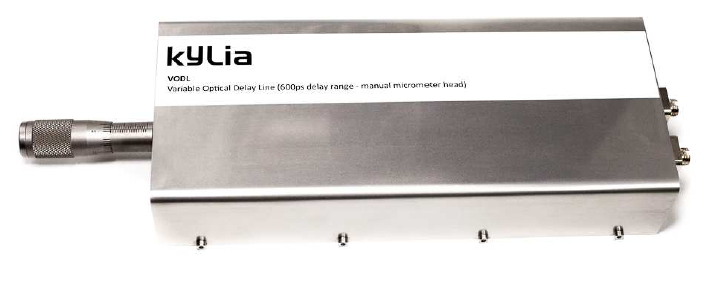

可變光延遲線(VODL)是一種能夠非常精確和穩定地控制高達12ns的光延遲設備。光學延遲可以通過千分尺頭(手動選擇)或電動執行機構(自動選擇)持續調整。VODL產品是無源的，不需要任何外部控制來穩定光路延遲。
參數指標:
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 | ||||
插損1 | 100ps | SM | IL | 0.5 | 1.0 | dB | 在整個延遲范圍內 | |||
3000ps和600ps | SM | 0.5 | 1.0 | |||||||
PM | 0.8 | 1.5 | ||||||||
3ns,6ns,9ns或12ns | SM | 1.5 | 2.0 | |||||||
PM | 2.0 | 2.5 | ||||||||
插損均勻性1 | ΔIL | 0.5 | dB | 在整個延遲范圍內 | ||||||
偏振相關損耗1,2 | PDL | 0.3 | dB | 在整個延遲范圍內 | ||||||
偏振消光比1,3 | PER | 20 | dB | |||||||
光回?fù)p | ORL | 35 | dB | |||||||
手動VODL靈敏度 | 100ps | 1.3 | ps/turn | |||||||
300ps | 15 | fs | ||||||||
600ps | 20 | 30 | ||||||||
電動VODL | 最小增量運動 | 300ps | 3 | fs | ||||||
600ps | 6 | |||||||||
3ns | 10 | |||||||||
12ns | 40 | |||||||||
相對精度 | 300ps | 150 | fs | VODL的相對精度是指給定的位移是否符合商定的標準。 | ||||||
600ps | 300 | |||||||||
3ns | 250 | |||||||||
12ns | 1000 | |||||||||
單向重復性 | 300ps | 30 | fs | 單向可重復性是指VODL在從同一方向逼近時，能夠在多次嘗試中達到一個指定位置。 | ||||||
600ps | 60 | |||||||||
3ns | 30 | |||||||||
12ns | 120 | |||||||||
雙向重復性 | 300ps | 40 | fs | 雙向可重復性是指VODL在從任何一個方向逼近時，都能在多次嘗試中獲得一個指定位置。 | ||||||
600ps | 60 | |||||||||
3ns | 150 | |||||||||
12ns | 600 | |||||||||
參考插入損耗1 | RIL | 0.3 | 0.5 | dB | ||||||
基準位置精度4 | 0.5 | 1.0 | ps | |||||||
可變光衰減5 | VOA | 60 | dB | |||||||
可變光衰減靈敏度5 | 0.05 | 0.1 | dB | |||||||
封裝尺寸 | 100ps | 100×32×28 | mm3 | |||||||
300ps | 216×92×40 | |||||||||
600ps | 216×92×40 | |||||||||
3ns to12ns | 750×400×129 | |||||||||
1測量所有偏振態的OTR和OWR
2適用于單模VODL
3適用于長自由空間延遲選項
4用于VODL選項
5用于VOA選項
6不包括千分尺頭或電動執行器
最大額定值
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 |
最大光輸入功率 | OpIn | 300 | mW | |||
儲存溫度范圍 | STR | -10 | 40 | °C | ||
濕度 | RH | 5 | 85 | % | 非冷凝 |
工作條件
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 |
工作波長 | OWR | 1520 | 1625 | nm | ||
工作溫度范圍 | OTR | 10 | 35 | °C |
產品規格:
我們提出了三個VODL產品系列：
-具有100 ps的光延遲范圍。此產品只提供手動版本。
-具有300 ps或600 ps的光延遲范圍。這些產品有手動(千分尺頭)或電動(機動執行機構)版本。
-具有3ns、6ns、9ns或12ns的光學延遲范圍。此產品僅適用于電動版本。
四、電動版本：電動執行器或線性載物臺
對于300 ps和600 ps VODL，電動版本使用由控制器驅動的電動執行機構。所需的控制器與NEWPORT NSTRUCT儀器管理器平臺兼容，簡單直觀，使用和方便地通過USB訪問。
3ns至12ns的VODL產品是使用由步進電機控制器/驅動器驅動的電動線性平臺。通過集成的RS-232-C接口或USB端口與控制器/驅動器進行通信。
所有電動的VODL都配有控制器、USB電纜和電源。
