產品介紹：
Kylia提出了兩種QAM產品：QAM 16和QAM 64。
QAM16仿真器是一種能夠從QPSK信號仿真QAM16信號的設備。該裝置具有一個PM輸入，該P(yáng)M輸入用于發射QPSK信號。首先，信號被分割成一個非常精確的80/20比。為了使信號的兩個部分去相關，一個部分被延遲了1ns。然后將這兩個部分組合在一起，使它們相互干涉，從而模擬注入到PM輸出光纖中的QAM 16信號。相位調整元件可以將兩個臂之間的延遲調整到位時間的倍數，以優化干涉模式。此外，開/關開關允許僅顯示QAM16仿真器的一個臂。

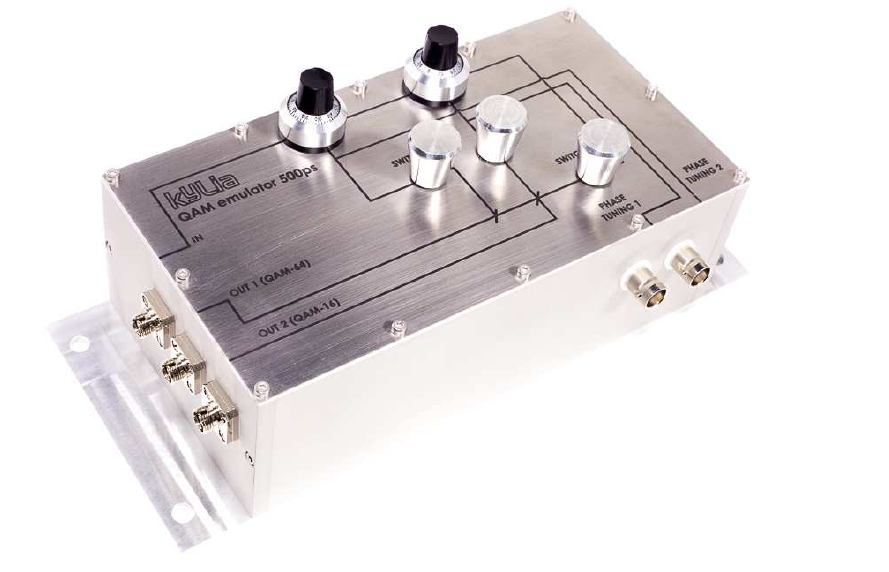

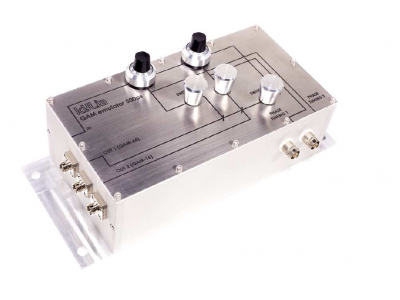

QAM 64模擬器是能夠從QPSK信號模擬QAM 16或QAM 64信號的裝置。該設備具有一個PM輸入，通過該輸入，發射QPSK信號。然后，由于可調耦合器的作用，它被分成兩部分，其中一部分延遲500ps，另一部分延遲1ns，最后三部分重新組合在一起。這三個信號的干涉能在設備的PM輸出中注入的QAM 64信號。
相位調諧元件能夠根據所使用的波長精確地調節幾個臂之間的延遲。
參數指標
QAM 16規格
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 |
插損 | IL | 3.2 | 4.5 | 5.5 | dB | |
分束比 | R | 78 | 80 | 82 | % | |
光程差 | D | 990 | 1000 | 1010 | ps | |
開關衰減 | Att | 60 | dB | |||
調諧范圍 | ε | 360 | deg | 1550 nm處360 deg大約等于5fs | ||
調諧電壓 | OTV | 2.5 | 3.5 | V | 360deg調諧范圍所需的電壓 | |
功耗 | P | 0.5 | W | |||
OTV連接器 | BNC |
QAM 64規格
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 |
插損路徑1 | IL1 | 2.0 | dB | 通過優化的可調耦合器進行測量 | ||
插損路徑2 | IL2 | 3.0 | dB | |||
插損路徑3 | IL3 | 4.0 | dB | |||
光程延遲2-1 | OPD21 | 495 | 505 | ps | ||
光程延遲3-2 | OPD32 | 495 | 505 | ps | ||
偏振消光比 | PER | 19 | dB | |||
光回?fù)p | ORL | 35 | dB | |||
調諧范圍 | 520 | deg | ||||
調諧電壓 | Ф | 3.0 | V | 達到調諧范圍所需的電壓 | ||
調諧時間常數 | T | 1.0 | s | 達到最終狀態的50% | ||
功耗 | P | 0.5 | W | |||
OTV連接器 | BNC |
OTV:調諧電壓供給一個連接到低熱延遲光學元件的33歐姆加熱器。加熱時，這個元件會改變其折射率，并增加幾個飛秒的延遲。該特征能夠精細地調整兩個臂的相位以獲得完美的QAM數字。
