產品介紹：北京波威官方提供的Kyliade的單/雙偏振混頻器COH24和COH28。COH24是單偏振90°光學混頻器，可通過在信號和本地振蕩器（LO）之間執行四個90°相位步干涉來從單個偏振信號中提取相位和幅度。COH28基于兩個單偏振90°光學混頻器，可以從任意偏振的信號中提取相位、振幅和偏振。同時，Kylia公司還推出了該系列的升級版，COH24-X和COH28-X；它們是新一代光學混合器，
產品介紹：

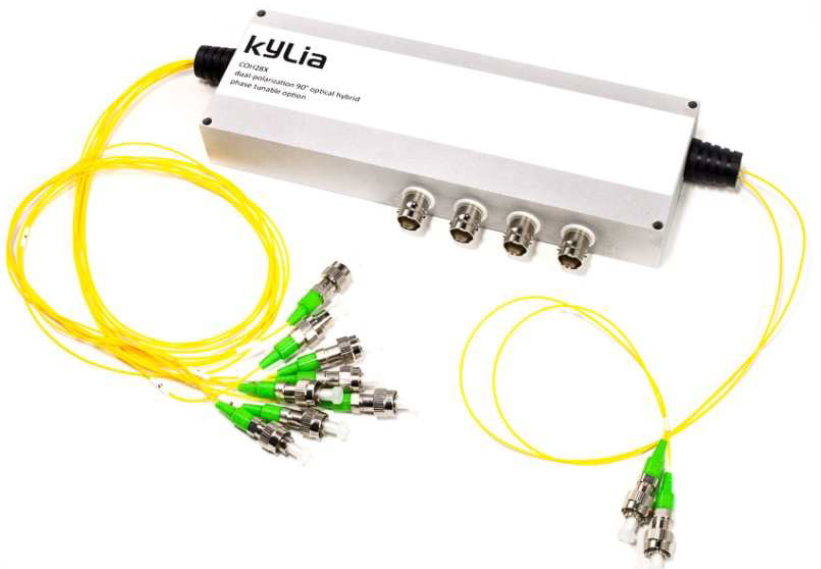

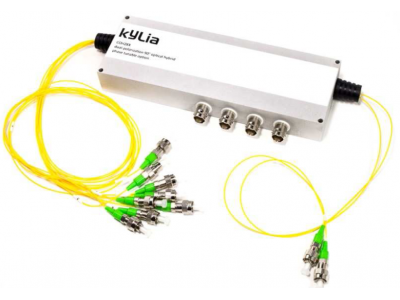

北京波威官方提供的Kyliade的單/雙偏振混頻器COH24和COH28。COH24是單偏振90°光學混頻器，可通過在信號和本地振蕩器（LO）之間執行四個90°相位步干涉來從單個偏振信號中提取相位和幅度。COH28基于兩個單偏振90°光學混頻器，可以從任意偏振的信號中提取相位、振幅和偏振。同時，Kylia公司還推出了該系列的升級版，COH24-X和COH28-X；它們是新一代光學混合器，具有改進的性能(其中包括更寬的工作波長范圍和更好的雙均勻性)。COH24-X和COH28-X還具有相位可調性選項，以便根據所使用的波長完美地調整混合器的90°。Kylia還提供了一種雙偏振180°混頻器稱為COH22。這些產品全是無源的和絕熱的。。
產品特點：
l 簡單的新一代網絡解調
l 無需外部相位導頻
l 完全無源器件
l 無熱耗
l 全偏振操作
典型應用：
l 相干檢測
l QPSK
l QAM
l PDM QPSK
參數指標：
| 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 | ||
最大光輸入功率 | OpIn | 300 | mW | ||||
儲存溫度范圍 | STR | -40 | 80 | ℃ | |||
濕度 | RH | 5 | 85 | % | 無結露 | ||
光纖彎曲半徑 | 20 | mm | |||||
最大輸入電壓1 | U | 4 | V | ||||
工作溫度范圍 | OTR | 0 | 70 | ℃ | |||
工作波長
| COH | OWR | 1520 | 1570 | nm | ||
COH-X | 1520 | 1625 | |||||
信號插入損耗2 | COH24/COH24-X | IL→S | 7.0 | 8.5 | dB | 包括6dB的自然損耗 | |
COH28/COH28-X | 7.0 | 8.5 | |||||
LO插入損耗2 | COH24/COH24-X | IL→LO | 7.0 | 8.5 | dB | 包括6dB的自然損耗 | |
COH28/COH28-X | 10.0 | 11.5 | 包括9dB的自然損耗 | ||||
插入損耗均勻性2,3 | COH | ΔIL | 1.0 | 2.0 | dB | 沒有連接器 | |
COH-X | 0.5 | 1.0 | |||||
插入損耗雙重均勻性2,3 | COH | Δdual | 0.5 | 1.0 | dB | 平衡輸出之間沒有連接器 | |
COH-X | 0.2 | 0.5 | |||||
I和Q2之間的相位差 | φ | 85 | 95 | deg | |||
傾斜失真4 | 0.5 | 1 | ps | 連接器端部測量 | |||
光回波損耗 | ORL | 35 | dB | ||||
偏振分光比5 | PSR | 20 | dB | 在信號處X和Y偏振的分離 | |||
相移可調諧性2,6 | Δφ | +/-20 | dB | 對于3V電壓 | |||
尺寸7 | COH | 70 x 52 x 10 | mm3 | ||||
COH-X | 180 x 32 x 19.5 | ||||||
尾纖類型 | SM | SMF-28 | 帶900μm松套管 | ||||
PM | PANDA PM | ||||||
尾纖長度 | 0.9 | 1.0 | 1.1 | m | 其他長度可應要求提供 | ||
此款壓電型相位調制器通過壓電陶瓷對光纖的拉伸，使得經過光纖的光產生既定相位延遲，并因?yàn)閴弘娞沾芍芷诘奶匦裕梢砸胨桀l率掃描相位延遲
2測量所有偏振態的OTR和OWR
3來自信號光或本振光
4對于所有輸出
5只適用于COH 28和COH 28-X
6僅適用于“相位可調”選項
7不包括光纖套
絕對最大額定值
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 |
最大光輸入功率 | OpIn | 300 | mW | |||
儲存溫度范圍 | STR | -40 | 80 | °C | ||
濕度 | RH | 5 | 85 | % | 非冷凝 | |
光纖彎曲半徑 | 20 | mm | ||||
最大輸入電壓1 | U | 4 | V |
1只適用于相位可調選項(COH 24-X和COH 28-X)
操作條件
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注/條件 | |
工作波長 | COH | OWR | 1520 | 1570 | nm | ||
COH-X | 1520 | 1625 | |||||
工作溫度范圍 | OTR | 0 | 70 | °C | |||
