產品介紹：

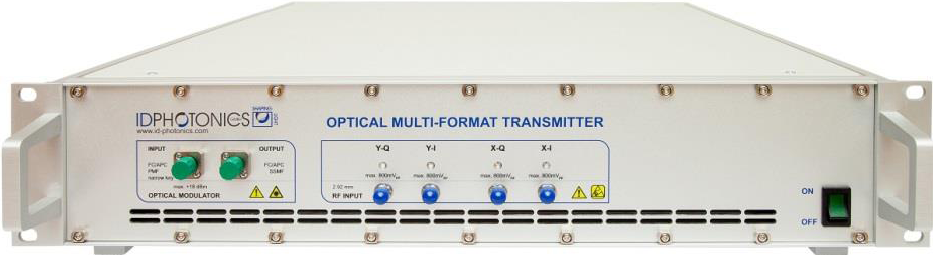

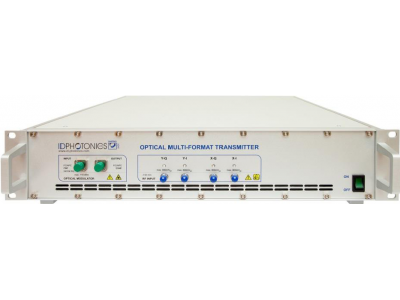

北京波威官方提供的光學多格式發射機(OMFT)是一種完全集成的光學前端儀器，它將電RF信號轉換為IQ調制光信號。該設備以極高的符號速率為下一代多電平傳輸格式優化提供了優良的質量和匹配的信道。適用于接收機特性或發射機參考裝置的參考發射機。該單元包括基于馬赫曾德爾的光調制器和射頻放大器，用于連接到任意波形發生器(AWG)或脈沖模式發生器(PPG)。
獨特的射頻振幅/調制格式獨立的自動偏差控制允許用戶應用定制的射頻輸入信號，而不需要手動調整參數和保證在最佳工況點運行。這使長期穩定的運作和自動切換調制格式。零噪聲特性允許實現最佳和可重復的性能。自定義配置選項，如內部激光源，允許提供客戶特定的整體解決方案，以滿足您的需要。詳情請咨詢我們。。
產品特點：
l 1、獨立于射頻輸入信號的自動BIAS控制
與其他解決方案不同，我們獨特的偏置控制不依賴從數據信號中獲得的射頻反饋信號來控制IQ馬赫-曾德爾結構中的相位電極。相反，它使用內部生成的反饋信號來識別和跟蹤最佳偏置設置，這提供了許多優勢。
①控制穩定且獨立于射頻輸入信號；支持所有調制格式
②在沒有任何RF信號施加到調制器數據輸入的情況下運行
③用戶無需手動調整控制回路參數（例如偏移值）
④星座的平均正交誤差幾乎為零
l 2、零噪聲特性
此功能將靜音用于自動偏置控制信號，并凍結其當前的狀態達到最佳性能。一旦再次禁用，自動控制將繼續優化。此功能可以由軟件或5V TTL信號觸發。
l 3、高端全數字信號處理（DSP）
所有反饋提取和處理均使用數字DSP技術完成，以確保盡可能接近理論極限的最大性能。定制算法可以很容易地通過軟件更改來實現。鎖定狀態指示器使用戶確定控件的當前狀態。
l 4、易于使用的圖形用戶界面和遠程控制
一個全面的GUI允許在幾分鐘內設置、控制和監視該單元。通過以太網或USB進行遠程控制，可最大限度地靈活連接到主板。配置可以存儲在本地的單元上，在重新啟動之后仍然可用。SCPI樣式界面允許輕松實現自定義遠程控制軟件。提供了LabView?驅動程序。
典型應用：
l 產生先進的光學調制格式(如QPSK,16-QAM,…)
l 參考發射機
l 測試相干光學接收機
l 用于系統設計試驗的多通道傳輸實驗
參數指標
參數 | 規格 | |
波長范圍 | nm | 1526-1570 |
THz | 191.3-196.25 | |
XY 偏振不平衡[dB] | <1 | |
增益不平衡[dB] | <1 | |
直流消光比[dB] | >18 | |
IQ偏置[dB] | <-20 | |
插損[dB] (最大傳輸點設置，無RF調制) | <12dB | |
EVM*,標準帶寬選項01, 32GBaud DP-QPSK [%] 32GBaud DP-QAM16 [%] | <11.5 <10 | |
正交誤差*[deg]，平均值 對>4小時的信心達到99% | <±0.5 <±5 | |
BIAS自動控制啟動時間（直至穩定） | <5mins,1min典型值 | |
偏置控制輸入功率鎖定范圍[dBm] | 8-18 | |
最大光輸入功率（OMFT的光輸入） | 18dBm | |
輸出連接器 | FC/APC,FC/PC,SC/PC | |
光纖 | PM PANDA光纖，PER>20dB，25dB典型值 | |
E/O帶寬雙偏振IQ[GHz],3 dB 高帶寬(選項00) 6 dB | >25 >40 | |
E/O帶寬雙偏振IQ[GHz],3 dB 標準帶寬(選項01) 6 dB | >25 >30 | |
E/O帶寬單偏振IQ[GHz],3 dB 6 dB | >20 >30 | |
電RF連接器 雙偏振IQ,高帶寬(選項00) 單偏振IQ&雙偏振IQ,標準帶寬(選項01) |
2.4mm,母連接器 2.92mm,母連接器 | |
典型RF輸入電壓[mVpp]( OMFT的射頻輸入連接器) | 480 (~2*Vpi) | |
RF放大器增益調諧范圍[dB],只有選項00 | 3 | |
最大電輸入電壓,AC[mVpp] ( OMFT的射頻輸入連接器) | 1000 | |
最大電輸入電壓,DC[mVpp] ( OMFT的射頻輸入連接器) | 2000 | |
最高環境溫度梯度[K/hr] | ±1 | |
通道XI、XQ、YI、YQ之間的E/O偏斜[ps] | ±5最大值, ±4典型值 | |
*使用Keysight AWG M8195A信號源；Keysight OMA N4391A進行分析
內部激光器參數
光學參數 | 規格 | 單位 | |||
頻率范圍 | C–波段 | 191.3-196.25 | THz | ||
L–波段 | 186.35-190.95 | ||||
信道間隔 | 連續 | GHz | |||
頻率微調分辨率 | 1 | MHz | |||
頻率微調范圍 | ±12GHz | GHz | |||
光功率范圍，調制器路徑之前 | 6-15.5 | dBm | |||
線寬，3dB瞬間，3.5μs | 典型值 | 25 | kHz | ||
最大值 | <100 | ||||
頻率精度 | 終生 | ±1.5 | GHz | ||
>24h | ±0.3 | ||||
邊模抑制比(SMSR) | >40(典型值50) | dB | |||
RIIN(10MHz-3GHz) | <-145(高達40GHz) | <-145 | dB/Hz | ||
終生輸出精度 | >1h | ±0.01(典型值) | dB | ||
>24h | ±0.03(典型值) | ||||
輸出功率設置分辨率 | 0.01 | dB | |||
光纖 | PM PANDA光纖，PER>20dB，25dB典型值 | ||||
機械電參數
工作溫度 | 10-35°C | 非冷凝 |
尺寸(H×W×D) | 482×102×540mm 19×4×21 inch | |
電源 | 100-240VAC，1A，50/60Hz | |
