產品介紹：

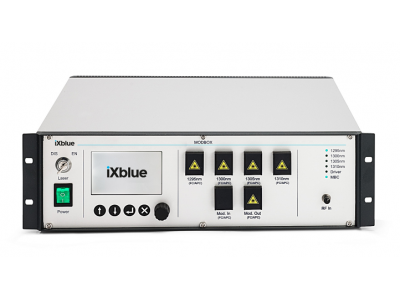

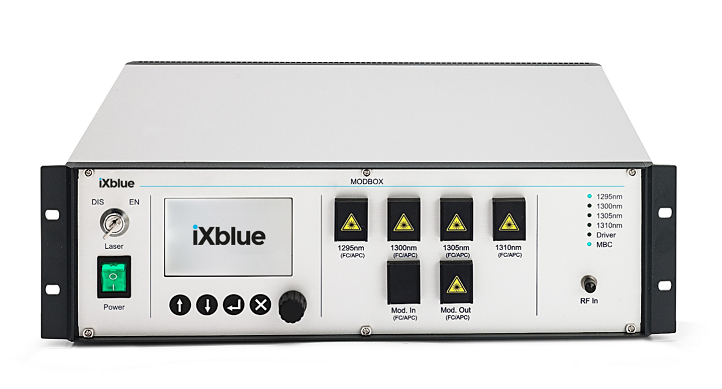

北京波威官方代理的ixblue的光參考發射機Modbox主要應用于光數字通信及線性調制方案，包括NRZ w and w/o impairments, DPSK, QPSK, QAM, PAM-4，速率可達56G帶寬。波長包含了850nm，1064nm，O波段，C波段。
主要特點：
l 交鑰匙系統
l 獨立光發射機
l 高質量眼圖
l 高帶寬組件
l IEEE兼容
典型應用：
l 傳輸系統測試
l 組件描述
l 生產測試
l 研發實驗室
主要參數：
l 850納米，o波段，c波段，l波段
l NRZ最高可達56 Gb/s
l PAM-4高達56 Gbaud
l DPSK高達28gb /s
l QPSK, QAM, OFDM高達64 Gbaud
參數指標
應用 | 型號 | 描述 |
OOK - PAM-4 | ModBox-850nm-28Gbaud-PAM4 | 參考發射機，850 nm, up to 28 Gbaud PAM-4 |
ModBox-OBand-28Gbaud-PAM4 | 參考發射機，F(xiàn)ull O-Band, up to 28 Gbaud PAM-4 | |
ModBox-OBand-56Gbaud-PAM4 | 參考發射機，F(xiàn)ull O-Band, up to 56 Gbaud PAM-4 | |
ModBox-CBand-28Gbaud-PAM4 | 參考發射機，C & L Bands, up to 28 Gbaud PAM-4 | |
ModBox-1310nm-1550nm-28Gbaud-PAM4 | ||
OOK - NRZ | ModBox-850nm-NRZ | 參考發射機，850 nm, up to 50 Gb/s NRZ |
ModBox-OBand-NRZ | 參考發射機，F(xiàn)ull O-Band, up to 50 Gb/s NRZ | |
ModBox-CBand-NRZ | 參考發射機，C & L Bands, up to 50 Gb/s NRZ | |
ModBox-1310nm-1550nm-NRZ
| 參考發射機，1310 nm & 1550 nm, up to 50 Gb/s NRZ | |
NRZ Stress Eye | ModBox-OBand-28Gbps-NRZ-SE | 參考發射機，F(xiàn)ull O-Band, clean & stress 28 Gb/s NRZ |
Optical VNA | ModBox-850nm-VNA-40GHz | 光矢量網絡分析擴展，850 nm, up to 40 GHz |
ModBox-OBand-VNA-70GHz | 光矢量網絡分析擴展，F(xiàn)ull O-Band, up to 70 GHz | |
ModBox-OBand-VNA-40GHz | 光矢量網絡分析擴展，F(xiàn)ull O-Band, up to 40 GHz | |
ModBox-CBand-VNA-70GHz | 光矢量網絡分析擴展，C & L Bands, up to 70 GHz | |
ModBox-CBand-VNA-40GHz | O光矢量網絡分析擴展，C & L Bands, up to 40 GHz | |
ModBox-1310nm-1550nm-VNA-70GHz | 光矢量網絡分析擴展，1310 nm & 1550 nm, up to 70 GHz | |
ModBox-1310nm-1550nm-VNA-40GHz | 光矢量網絡分析擴展，1310 nm & 1550 nm, up to 40 GHz | |
DPSK | ModBox-CBand-12Gb/s-DPSK | Optical Reference Transmitter C & L Bands, up to 12 Gb/s DPSK |
ModBox-CBand-28Gb/s-DPSK
| 參考發射機，C & L Bands, up to 28 Gb/s DPSK | |
QPSK, QAM, OFDM | ModBox-CBand-IQ | 參考發射機 |
多種碼型調制 | ModBox-CBand-MultiFormats-10Gbps | 參考發射機，C & L Bands, up to 10 Gb/s Multi-Formats |
