產品介紹：

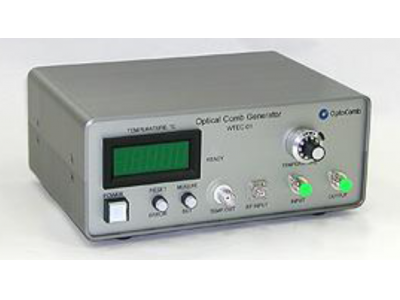

北京波威官方提供的WTEC-01-25是一款法布里-帕羅（FP-EO）電光光頻率梳發生器（Optical Comb Generator），具有高頻率穩定性和低相位噪聲等特點。光梳發生器組件都是無源的，因此梳狀穩定性和梳狀間隔分別等于輸入激光和調制頻率（RF）。 密封波導FP-EO調制器/ OFCG-2.5-25AS內置梳狀/脈沖發生器，實現高性能和高可靠性。WTEC-01-25光梳發生器（頻率梳）內置溫度控制單元。
主要特點：
l 高精細FP腔
l 低半波電壓
l 高穩定性、低相位噪聲
l 結構緊湊、操作簡單
典型應用：
l 光梳產生/光脈沖產生
l 光學計量
l 太赫茲合成（THz）
l 波分復用通信傳輸
參數指標
主要技術指標 | WTEC-01-25 |
光信號輸入 | |
中心波長*1 | 1530 ~ 1565nm單模, 單頻 |
輸入功率*3 | 20 ~ 40 mW |
輸入光纖類型 | PM (PANDA) |
偏振對齊 | Slow axis |
光連接器 | SC/APC |
射頻輸入 | |
調制頻率2 (Comb interval) | 25.020 GHz±25MHz @25℃ |
FSR*2 | 2.5 GHz±5MHz |
RF輸入功率*3 | ≦ 1 W |
RF連接器 | K連接器 |
溫度指標 | |
工作溫度范圍 | 10 ~ 60℃ |
溫度穩定性 | 0.01℃ |
面板顯示 | LCD |
調制參數 | |
頻率穩定性 | 參考圖片說明 |
Finesse | ≧ 40 |
半波電壓Vπ | ≦ 10 V @ 25GHz |
透過率(F-Ppeak) *4 | ≧ 12 % (無調制) App. 0.3 % @ V=Vπ (Typ.) |
光梳跨度（Comb span）*4 | 10 THz |
梳平整度*4 | -7 dB / THz |
光信號脈寬*4 | < 1 ps |
其他參數 | |
電源 | AC 100 ~ 240 V |
尺寸 | 200 x140x 80mm（WxLxD） |
重量 | < 2.0 kg |
*1: 輸入激光器指標要求性能穩定（頻率波動<<FSR）且線寬＜10MHz。 | |
*2: FSR及調制頻率是固定的@單頻模式下。 | |
*3: 必須添加光隔離及射頻隔離器。 | |
*4: 上述指標為半波電壓V=Vπ情況下的典型參數指標。 | |
更多產品信息或需求，請聯系北京波威科技。 | |
