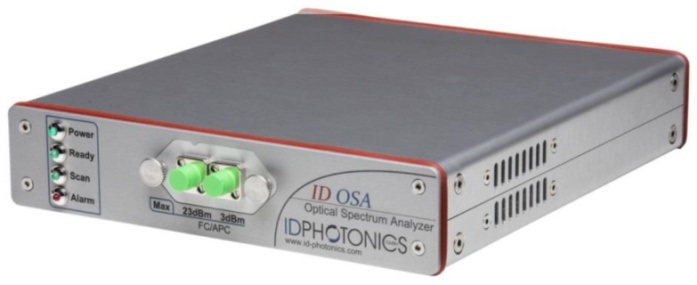

產品介紹：
本款光譜分析儀是一款主要用于研發和生產測試應用光譜分析儀，在C波段有皮米級的分辨率，為光譜監測提供了一種經濟有效的解決方案。兩個靈敏度不同的輸入端口將可用功率范圍提高到90dB以上，可以準確分析低功率信號如高功率DWDM波段。該裝置非常緊湊，堅固，因為它不包含任何活動部件，不需要重新校準。用戶可以移除光學輸入連接器板，從而有效地清潔輸入端口連接器。它通過USB或以太網接口，由Windows pc提供的圖形用戶界面(GUI)或SCPI命令集控制。。
產品特點：
l 312.5MHz / 2.5pm掃描分辨率
l 動態范圍超過50dB
l C波段操作
l 1赫茲掃描速率
l 超小型- 1HE半碼19寸機架堆疊
l 堅固耐用，無需校準
l USB與以太網接口
l SCPI樣式遠程命令接口
l 直觀的GUI提供
l 外部觸發接口
產品參數：
頻率掃描范圍 | 191.25 THz ~ 196.125THz 1528.5nm ~ 1567.5nm | |
最大光譜采樣分辨率 | 312.5MHz 2.5pm | |
分辨帶寬 | 1.7GHz 13.6pm | |
絕對頻率精度 | +/-1GHz 8pm | |
全范圍測量更新率，全分辨率，15.600點 | 1 update/s | |
光輸入功率范圍 | 標準端口 | -30 ~ +23dBm |
高靈敏度端口 | -50 ~ 3dBm | |
相對功率準確度 | 0.4dB | |
絕對功率精度 | +/-0.7dB | |
寄存動態范圍 | ＞45dB | |
光回損 | ＞35dB | |
光輸入接口 | FC/APC | |
觸發輸入/輸出 | 3.3V TTL(SMA female) | |
數據接口 | USB,Ethernet | |
工作溫度，非冷凝儲存溫度 | 0-40℃ -20-60℃ | |
設備尺寸（H * W * D）19英寸半寬1HE堆疊尺寸 | 44mm x205mm x210 mm | |
重量 | ＜3kg | |
電源 | 100-240 VAC, 80VA, 50/60Hz | |
