產品介紹：

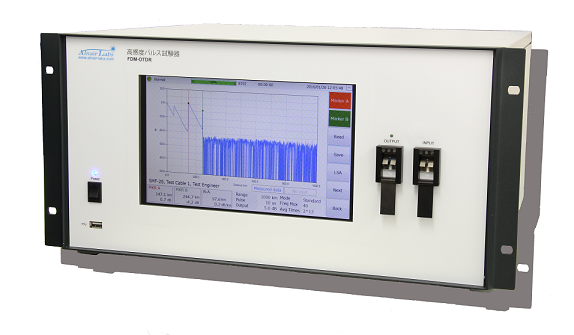

波威官方代理Alnair的FDM-OTDR以不同的頻率對多個探頭脈沖進行編碼，與傳統的C-OTDRS發送單個脈沖的時間幀相同。與C-OTDRS相比，這種頻分多路復用能夠在相同的測量時間內實現更大的數據采集。因此，F(xiàn)DM-OTDR可以在相同的測量時間內實現較高的動態范圍，或者在相同的動態范圍內顯著縮短測量時間。
產品特點：
l 高動態范圍> 23dB；
l 測量速度比傳統C-OTDR快10~40倍；
l 長達12,000公里的海底光纜性能測試；
l 1,10,40頻分復用；
l 可遠程控制（USB，RJ-45，VGA）
產品應用：
l 光通信
l 相干通信
l 光纖傳感
l 脈沖表征測試等應用
產品參數：

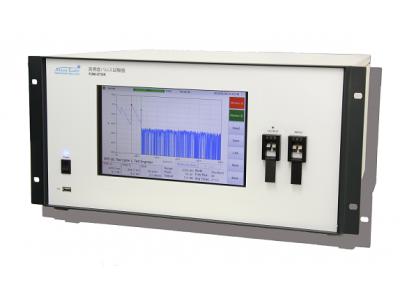

主要技術指標 | 頻分復用相干光時域反射儀 | |
FODTR-300 | ||
中心波長（OTDR） | nm | 1535.03-1565.08（ITU-Grid，訂購時固定） |
中心波長（dummy） | nm | 中心波長（OTDR）±3 |
脈寬 | us | 2.5,5,10,30,60,1000 |
輸出功率 | dBm | 0-+13（0.2dB 步進） |
動態范圍 | dB | ＞23 |
瑞麗死區 | Km | ＜0.5 |
光連接器 | - | FC/APC標準，其他可用戶指定 |
測試距離范圍 | Km | 100/500~12000（500km步進） |
頻分復用 | - | 1,10,40 |
平均 | - | 28~224 |
IOR（折射率） | - | 1.300000~1.700000 |
模式 | - | Normal/ High resolution |
液晶面板 | - | 10.1英寸VGA（1024x600）,彩色LCD，觸摸屏 |
程控接口 | - | USB（3個），RJ-45（1個），VGA（1個） |
電源 | - | AC100-240V（50/60Hz） |
功耗 | W | 220 |
浪涌電流 | A | 25 |
尺寸（WxHxD） | mm | 450x240x440 |
重量 | Kg | 20 |
工作溫度范圍 | ℃ | 10-40 |
存儲溫度范圍 | ℃ | -10~50 |
相對濕度范圍 | % | 40-80 |
EMC | - | CISPR22,IEC61000-4-(2-6) |
備注：1-動態范圍 | - | 脈寬10us，平均：216，距離1000km，ASE，紛紛復用 40 |
備注：2-瑞麗死區 | - | 脈寬10us，紛紛復用 40 |
備注：3-尺寸 | - | 480mm包含19英寸機箱 |
其他說明 | - | 更多產品信息，請聯系北京波威科技有限公司 |
