關鍵字：中心波長可調濾波器，帶寬可調濾波器，中心波長和帶寬可調濾波器，OTF980
產品介紹：

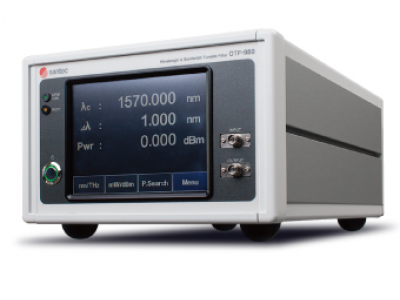

OTF-980是一種通用的可編程光學可調諧濾波器，允許在C&L波段同時獨立地調諧中心波長和帶寬。該OTF-980是由新穎的自由空間光學與超微調機構相結合，以確保精確的濾波控制和平頂通帶形狀。根據傳輸帶寬范圍和斜率形狀，有三個版本可供選擇。其中，超細化具有0.05-3nm帶寬調諧，最陡峭的濾波器斜率為1000dB/nm。完全可編程的OTF-980具有自動調節濾波器中心波長和帶寬。集成功率計在輸出端監測功率，并具有自動峰值搜索功能。GPIB，以太網和USB接口與行業標準SCPI命令集允許完全遠程控制和測量自動化。還可以通過前面板觸摸屏控制OTF-980。
產品特點：
l 中心波長和帶寬可以獨立調諧。
l 具有陡峭過濾坡度的平頂過濾器形狀：
l 超細-plus: 0.05-3nm、1000dB/nm
l 超細：0.08-4nm，500 dB/nm
l 標準：0.1-15 nm，200 dB/nm
l 波長調諧范圍：C&L波段85nm
l 峰值搜索函數
l 觸摸屏和GPIB/以太網/USB接口
產品應用：
l 100GB/s、400GB/s傳輸試驗
l 可調自適應DWDM、OFDM信道濾波
l ASE噪聲濾波
l 下一代光束波長OXC
產品參數：
種類 | 參數 | 單位 | 標準 | 超細 | 加大超細 | ||
波長特性 | 波長范圍 | nm | 1520-1610 | ||||
精度 | nm | ±0.05（典型值±0.03） | |||||
可重復性*1 | nm | ±0.01典型值±0.005*4） | |||||
設置分辨率 | nm | 0.001 | |||||
濾波器 | 帶寬@-3dB | nm | 0.1-15 | 0.08-4 | 0.05-3 | ||
精度 | nm | ±0.05（典型值±0.03） | |||||
可重復性*1 | nm | ±0.01 | |||||
設置分辨率 | nm | 0.001 | |||||
過濾器坡度*2（典型值） | dB/nm | 200 | 500 | 1000 | |||
功率特性 | 最大輸入功率*3 | dBm | +27 | ||||
插損 | 帶寬≧0.2nm | dB | 5*5,6（典型值）3.5） | 6*5,7(典型值5) | |||
帶寬<0.2nm | dB | 7*5,6（典型值5.5） | 8*5,7(典型值7) | ||||
串?dāng)_（典型值） | dB | 50 | |||||
偏振相關損耗（典型值）) | dB | 0.2 | |||||
峰值搜索功能（選項） | - | Yes | |||||
接口 | 通信 | - | 通用串行總線和以太網接口 | ||||
展示 | 5.6英寸電阻式觸摸屏（res.640x480） | ||||||
光纖 | SMF | ||||||
光纖連接器 | FC或SC | ||||||
法蘭連接器 | SPC或APC（角度PC） | ||||||
環境條件 | 工作溫度 | degC | 15-35 | ||||
工作濕度 | % | <80 | |||||
電源 | 電壓 | V | AC 100~240±10% | ||||
頻率 | Hz | 50/60 | |||||
功耗 | VA | 100 | |||||
其他 | 尺寸W×D×H | mm | 210×350×133 | ||||
重量 | kg | 8.5 | |||||
*1：溫度25±1℃；*2：帶寬在-3至-40 dB之間@-3dB>0.2nm
*3：對于峰值搜索選項，輸入功率范圍為-30 dBm至20 dBm。
*4:當使用峰值搜索功能時，波長重復性提高到+0.005納米(典型值)。
*5：在峰值搜索的情況下，插入損耗增加0.5dB。
*6：在(1525~1530 nm)波長范圍內插入損耗可增加1dB。
*7:在(1525nm-1530nm)波長范圍內的插入損耗可能增加0.5dB
