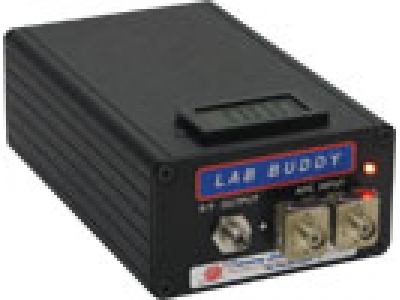

Discovery的 DSC-R405是一款利用Discovery高可靠性InGaAs光電二極管技術制造的超高線性度PIN+TIA平衡光電接收機，適合于各種數字或模擬應用。R405線性輸入功率>0dBm,輸出電壓>0.6Vp-p,輸出射頻功率可達+5dBm，差分轉換增益300 V/W，DSC-R405有兩種帶寬版本（14和20GHz）和三種封裝形式（單端K頭、差分GPPO接
Discovery的 DSC-R405是一款利用Discovery高可靠性InGaAs光電二極管技術制造的超高線性度PIN+TIA平衡光電接收機，適合于各種數字或模擬應用。R405線性輸入功率>0dBm,輸出電壓>0.6Vp-p,輸出射頻功率可達+5dBm，差分轉換增益300 V/W，DSC-R405有兩種帶寬版本（14和20GHz）和三種封裝形式（單端K頭、差分GPPO接頭和CPW共面波導微型表面貼片封裝）可選。
產品特點： 工業領先10G OSNR 性能 線性增益范圍：> 0 dBm 光輸入 線性單端輸出電壓范圍：> 0.6Vp-p 寬射頻帶寬可選：14或20GHz 高響應度：@1310nm, 1550nm 及L波段低偏振相關損耗@1550nm（0.05dB） | 產品應用： DPSK/DQPSK: 差分相移/偏振移位鍵控或差分正交相移鍵控 多普勒頻移激光雷達測量 相干光通信
|
參數指標：
主要參數 | 最小值 | 典型值 | 最大值 | 單位 | |
響應度@1550nm | R405ER | 0.6 | 0.7 | - | A/W |
R405 | 0.7 | 0.8 | - | ||
響應波長范圍 | 800 | - | 1650 | nm | |
轉換增益 | R405ER | 70 | 90 | - | V/W |
R405 | 100 | 150 | - | ||

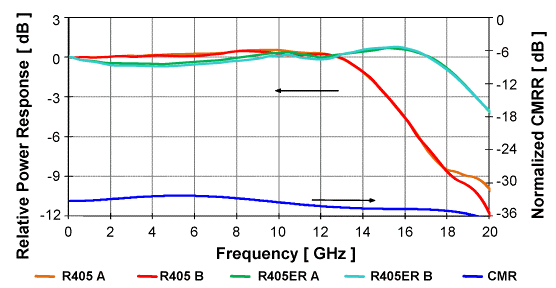

-3dB帶寬 | R405ER | 18 | 20 | GHz | |
R405 | 12 | 14 | - | ||
增益平坦度 | - | +/-1 | - | dB | |
通道匹配度（直流和高頻響應） | - | +/-1 | - | dB | |
歸一化共模抑制比 | - | 30 | - | dB | |
低截止頻率 | - | 50 | 100 | KHz | |
線性過載輸入功率 | - | - | +6 | dBm peak | |
放大噪聲（等效每通道輸入電流強度） | - | 50 | - | pA/Hz1/2 | |
電回波損耗 | 10 | 15 | - | dB | |
光回波損耗 | 27 | 30 | - | dB | |
光偏振相關損耗 | - | 0.05 | 0.12 | dB | |
光閾值功率 | - | +9 | - | dBm peak | |
