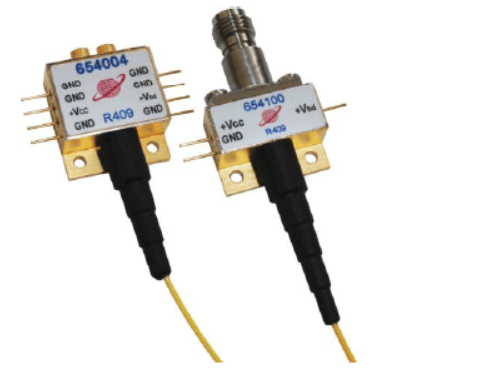

Discovery的DSC-R409是一款內含線性PIN和跨阻放大器，并具有可控頻率響應和優良的系統級性能的光接收機，該接收機既可以應用于數率高達43Gb/s的單模與多模數字系統中，也可以應用于40Gbps模擬系統中。DSC-R409可選擇帶有差分的GPPO射頻輸出連接器，可以直接連接到商業CDR/DEMUX模塊上。DSC-R409具有300V/W的差分轉換增益，對大于0dBm的光學輸入和+4dBm的光過載具有線性響應。
產品特點：
l 對于>0dBm的光輸入提供線性增益
l 誤碼率在10-12情況下，+4dBm的光過載功率
l 誤碼率在10-12情況下，-9.5dBm的光靈敏度
l 在1310nm、1550nm和L波段下提供高響應度
l 850nm與多模光纖（MMF）版本，并可帶CDR
l 差分或單端射頻輸出
l 1550nm波長時具有低的光學偏振相關損耗（典型值0.05dB）
l PD&TIA +5V供電（+3.3V供電可選）
l 滿足GR-468可靠性標準
產品應用：
l 40Gb/sSONET/SDHOC-768/STM-256短距離傳輸
l 100Gb/s以太網
l 高達43Gb/s波特率的數字應用
l 100Gb/s長距離相干系統
l 模擬射頻光纖傳輸鏈路
l 天線遠程控制
l 手機與計算機網絡鏈路到蜂窩基站
l 軍事通信
產品參數：
參數 | 最小值 | 典型值 | 最大值 | 單位 | |
光學靈敏度 | - | -9.5 | - | dBm | |
光學過載 | +2 | +4 | - | dBm | |
響應度 | @1550nm | 0.5 | 0.6 | - | A/W |
@1310nm | 0.55 | 0.65 | - | ||
@850nm | 0.3 | 0.4 | - | A/W | |
波長響應范圍 | 800 | - | 1650 | nm | |
差分轉換增益 | 240 | 300 | - | V/W | |
差分跨阻抗 | - | 500 | - | Ω | |
輸入線性范圍 | - | +2 | - | dBm | |
增益平坦度 | - | +/-0.5 | - | dB | |
帶寬，1060nm-1650nm（-3dB） | 28 | 32 | - | GHz | |
帶寬，800nm-980nm（-3dB） | 14 | 15 | - | GHz | |
低頻截止 | - | 50 | 100 | KHz | |
功率損耗 | - | 350 | 450 | mW | |
光回波損耗 | 25 | 35 | - | dB | |
偏振相關損耗@1550nm | - | 0.05 | 0.12 | dB | |
PD暗電流 | - | 10 | 50 | nA | |
偏置電壓（放大器） | +3.15 | +3.3 | +3.45 | V | |
電流（放大器） | - | 70 | 85 | mA | |
偏置電壓（光電二極管） | +4 | +5 | +6 | V | |
最大額定值
工作溫度范圍 | -5 -75 | °C |
儲存溫度范圍 | -5 -75 | °C |
光電二極管偏置電壓Vbd | +7 | V |
放大器偏置電壓Vdd | +5.5 | V |
光輸入功率損傷閾值(1) | +4 | dBm平均值 |
引線焊接溫度(10 s) | 250 | °C |

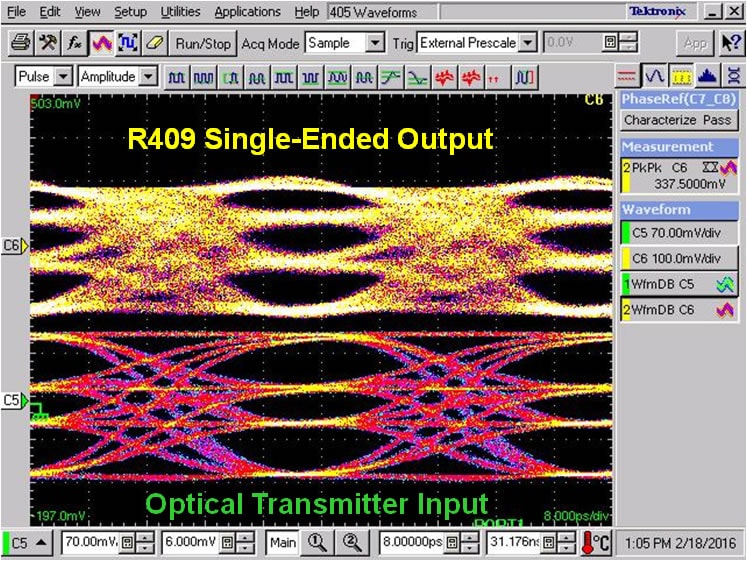

DSC-R409 PAM4典型眼圖
40Gb/s1550nm輸出眼圖
{-5 dBm平均光功率，231-1 PRBS} 單端輸出：
25Gb/s 850nm輸出眼圖
{SMF外調制發射機，-3 dBm平均光功率，231-1 PRBS} 單端輸出：
典型的40 GB/s 1550 nm誤碼率曲線：0 km vs 2 km SMF{231-1 PRBS, 12dB Ext. Ratio}
典型的25Gb/s 850nm BER曲線：SMF和MMF發射機
{231-1PRBS，全調制SMF發射器，MMFVCSEL發射器70%已調制}

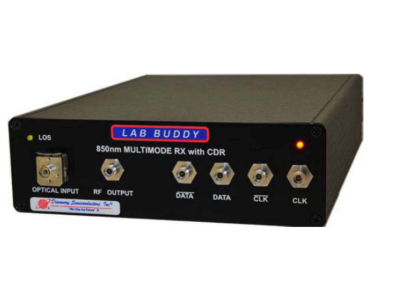

Lab Buddy:
“Lab Buddy”是一個多功能的O/E轉換器儀器可選CDR。
110/220 V輸入 | |
消除意外損壞和偏置錯誤 | |
節省多達3臺電源 | |
穩定和緊湊 | |
差分母K連接器 RF輸出 | |
H×W×L | 2.31×6.50×9.00 inch |
重量 | 2.20lb （0.99kg） |
25-28 Gb/s CDR的Lab Buddy：
Lab Buddy Control GUI允許對以下內容進行控制：
1、恢復輸出數據振幅
2、恢復輸出時鐘幅度
3、時鐘分頻比
4、輸入均衡設置
? 信號丟失(LOS)和鎖定狀態由GUI持續監視。
? 必須按下“Connect（連接）”按鈕，以正確初始化Lab Buddy。一旦連接，窗口的左下角將顯示文本‘Connected’。如果沒有Lab Buddy連接，GUI上的所有控件都將被禁用。
? “HW重置”按鈕將對Lab Buddy設備執行硬復位，并初始化回低頻時鐘設置。
? “HF CLK路徑”允許從Lab Buddy輸出全速率時鐘（?25GHz）。此模式下沒有可用的時鐘劃分。
? “LF CLK Path”按鈕允許分頻時鐘速率，并且完全可以2的冪進行調整。
? 當信號出現或設備鎖定時，“LOS”和“UN/LOCK”狀態指示器變成綠色。
? “EQ”設置在14GHz下提供~7dB的峰值均衡增益。
? 0dB和7dB之間的增益為15個等步長，間距約為0.5dB。
? 輸出數據幅度與時鐘設置幅度以及均衡設置無關
