Discovery的DSC705是一款采用推挽結構的銦鎵砷平衡光電探測器，每個光電探測器能夠處理高達+17dBm的光功率。高共模抑制比(CMRR)和低偏振相關損耗(PDL)使該器件成為模擬應用的理想選擇。該光電探測器的寬波長響應使得單個器件可以用于多個波長，同時減少操作和投資成本。該銦鎵砷平衡光電探測器非常適合使用高本振功率（可高達20dBm）的應用，例如雷達。 產品特點：l 銦鎵砷PIN二
Discovery的DSC705是一款采用推挽結構的銦鎵砷平衡光電探測器，每個光電探測器能夠處理高達+17dBm的光功率。高共模抑制比(CMRR)和低偏振相關損耗(PDL)使該器件成為模擬應用的理想選擇。該光電探測器的寬波長響應使得單個器件可以用于多個波長，同時減少操作和投資成本。該銦鎵砷平衡光電探測器非常適合使用高本振功率（可高達20dBm）的應用，例如雷達。
產品特點：
l 銦鎵砷PIN二極管可處理高光功率
l 可用光譜波長范圍1060–1650nm
l 超過30dB的歸一化共模抑制比（CMRR）
l 通過消除RIN和ASE噪聲的直流部分來提高靈敏度
l 最低的PDL（典型值0.05dB）
l 小型化光纖尾纖封裝
產品應用：
l 快速多普勒頻移激光雷達測量
l 量子密鑰分配
l 高動態范圍,模擬RF光纖鏈路
l 相干光系統
l 布里淵散射—OTDR
l 測試與測量
產品參數：
參數 | 最小值 | 典型值 | 最大值 | 單位 | |
-3dB帶寬 | DSC705 | 5 | 6 | - | GHz |
響應度@1550nm | DSC705 | 0.55 | 0.60 | - | A/W |
響應度@1310nm | DSC705 | 0.55 | 0.65 | - | A/W |
波長響應 | DSC705 | 1060 | - | 1650 | nm |
通道匹配(直流響應和頻率響應) | - | ±0.5 | ±1 | dB | |
歸一化CMRR | - | 30 | - | dB | |
光回波損耗 | DSC705 | - | 27 | - | dB |
PDL@1550nm | - | 0.05 | 0.12 | dB | |
光輸入功率過載 （到每個二極管） | DSC705 | +15 | - | +17 | dBm （平均值） |
每個光電二極管1dB壓縮@±9V偏壓 | - | - | 10 | rad/W | |
偏置電壓（A1） | DSC705 | +5 | +7 | +9 | V |
偏置電壓（B3） | -5 | -7 | -9 | V | |
泄漏電流 | - | 10 | 100 | nA | |
噪聲等效功率 | - | 18 | - | pA/√HZ | |
最大額定值
工作溫度范圍 | 0~70 | °C |
儲存溫度范圍 | -40~85 | °C |
最大PIN偏置（二極管A-同向輸入端,引腳1） | +9 | V |
最大PIN偏置（二極管B-反向輸入端,引腳3） | -9 | V |
光輸入功率損壞閾值（每個二極管） | +19 | dBm(平均值) |
引線焊接溫度(10 s) | 250 | °C |
連續信號DSC 705中單個光電二極管的典型飽和電流
{1550 nm，2 GHz調制頻率，~100%調制深度，50%占空比}
DSC705中各個光電二極管的典型脈沖響應
{1550nm鎖模激光器，1GHz脈沖重復率}
DSC705在平衡運行中的典型幅相線性度
{1550nm鎖模激光器，1GHz脈沖重復率}
注：1、平均光輸入功率(mW)=光脈沖能量(pJ) x脈沖重復頻率(GHz)
2、峰峰值幅度與光脈沖能量的關系基本上與低于-3 dB帶寬的重復率無關

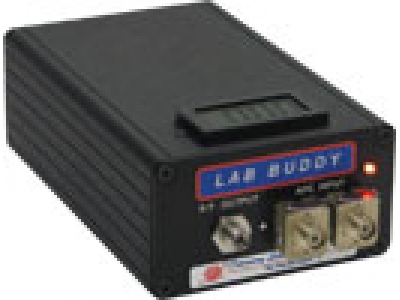

Lab Buddy:
“Lab Buddy”是一個多功能的O/E轉換器儀器。
110/220 V輸入 | |
消除意外損壞和偏置錯誤 | |
節省多達2臺電源 | |
穩定和緊湊 | |
H×W×L | 1.75×3.13×5.25 inch |
重量 | 0.60lb |
