詳細信息

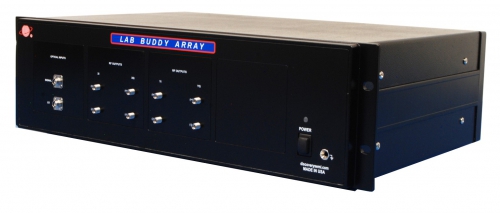

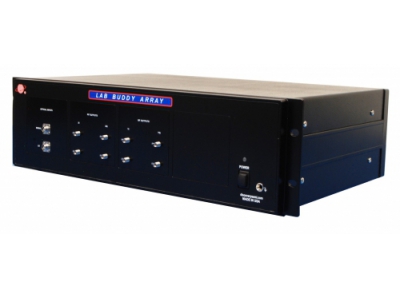

DSC-R413是一款O / E儀器，旨在將雙偏振IQ光信號轉換為四個差分輸出的射頻信號。這款19英寸機架式儀器涵蓋標準相干數字調制格式，如100 Gbps DP-QPSK和400 Gbps DP-16QAM(帶副載波)，以及模擬應用，如超快速激光雷達。DSC-R413也有單偏振格式版本。

DSC-R413為平衡接收機提供了幾個用戶可調的特性，如轉換增益、帶寬和工作方式（自動增益控制或手動增益控制）。每個接收機可以通過以太網或虛擬COM端口使用SCPI編程接口進行獨立控制。此外，還可以使用SCPI命令對平衡接收機的直流光電流和射頻輸出峰值檢測進行監測。

產品特點

l  易于使用、物聯網兼容的實驗室儀器

l  匹配良好的線性平衡PIN/TIA光接收器

l  集成雙偏振或單偏振90°光學混頻器

l  兩種操作模式：自動和手動增益控制

l  所有通道均可獨立調差分增益

l  可獨立調整所有通道的RF帶寬

產品應用：

l  雙偏振I/Q發射機測試

l  內部鏈接測試

l  高速ADC(模數轉換器)和DSP(數字信號處理器)的開發

l  相干激光雷達

l  光遙感天線

四、原理圖

五、產品參數

最大額定值

上圖顯示了作為雙偏振相干接收機輸入的DP-QPSK信號。

光學同相（I）和正交相（Q）以及兩個正交偏振X和Y的組合形成了XI，XQ，YI和YQ信號的組合。偏振分束器將這兩種偏振態分成X和Y通道。相對于本地振蕩器（LO）的相位建立每個偏振的I＆Q通道，其中Q通道的相位與LO的關系比I通道提前或延遲90度。XI電壓隨著I和LO相形成相長干涉而增加。對于XQ、YI和YQ也是如此。利用這一原理，LO相位為I&Q數據信道的解調提供了參考。

類似地，可以使用單偏振相干接收機將單偏振信號解調為同相和正交光通道，如下所示。對于給定的LO功率水平，這種配置提供的相干增益比雙極化相干接收器高3 dB。請注意，LO光輸入是使用標準單模光纖提供的。因此，信號和LO的偏振態必須在外部對齊。

典型的25G波特QPSK眼圖和I-Q圖：

{手動增益控制模式，最大增益，帶寬設置#4，LO功率=11.5dBm，平均接收光信號=-16dBm}

典型QPSK誤碼率（每通道）：

{手動增益控制模式，最大增益，LO功率=+11.5dBm，PRBS231-1}

典型的12.5G波特QPS K眼圖和星座：

{手動增益控制模式，最大增益，帶寬設置#4，LO功率=11.5dBm，平均接收光信號=-16dBm}

注：上述數據是使用一個由導頻音穩定的背靠背自零差設置獲得的。收到了關于一個極化的數據，并在另一個極化上嵌入了一個導頻。反饋電路用于驅動激光器并同步信號和LO光學相位。采用手動偏振控制器對信號輸入的光學偏振進行了優化。

使用采樣示波器測量了QPSK或16QAM調制格式的眼圖和I-Q圖。使用帶有PRBS231-1模式的標準誤碼率測試儀測量QPSK信號的實時誤碼率。沒有使用數字信號處理技術，如均衡、去嵌入或前向糾錯來記錄這些數據。

1、光學輸入：

2、電輸出：

K頭(2.92mm) Female連接器

3、DSC-R413 Lab Buddy電源：

計算機控制的R413 Lab Buddy需要100V AC-240V AC，50/60Hz的工作電壓。

4、機械規格
