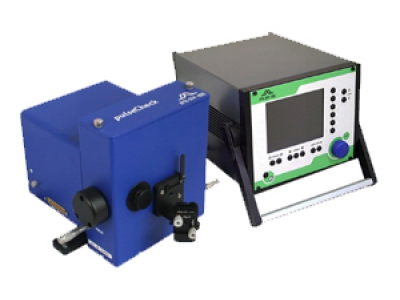

PulseCheck 自相關儀
德國APE公司生產的Pulse Check是適用性最廣的自相關儀，波長選擇最廣，可覆蓋260nm到2600nm的范圍，而且能測任意低的重復頻率，能測從10fs到300ps的任意超短脈沖寬度。
- 產品名稱： PulseCheck 自相關儀
- 合作廠商： 德國APE公司
- 產品型號： PulseCheck
詳細信息
|
產品名稱：PulseCheck 自相關儀 |
|
|
|
|
|
產品簡介： |
|
|
|
|
|
Pulse Check是適用性最廣的自相關儀，它波長選擇最廣，可覆蓋260nm到2600nm的范圍，而且能測任意低的重復頻率，能測從10fs到300ps的任意超短脈沖寬度。
|
|
|
主要特點： |
主要應用： |
|
|
|
|
1.即插即用；
2.飛秒激光的直接測量；
3.緊湊有效的結構設計；
4.具有特殊的延時線，實現長脈沖的測量；
5.獨特的光路設計；
6.菜單式選擇功能和實時的顯示脈寬。
|
脈寬測量
|
|
產品圖片： |
|

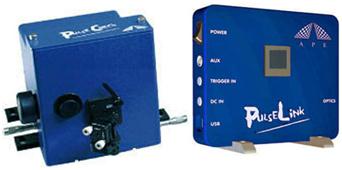

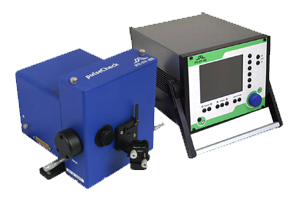

PulseCheck PulseCheck USB

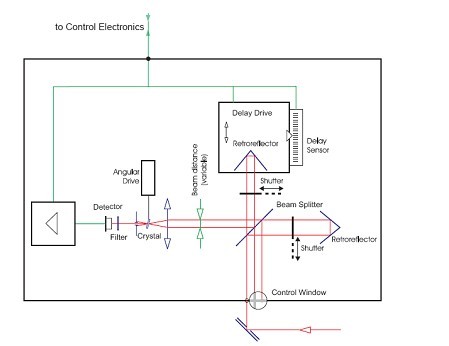

工作原理：
主要參數：
|
型號 |
15* |
50* |
150* |
SM250 |
SM600 |
SM1200 |
|
|
掃描范圍 |
50 fs-15 ps |
500 fs-50 ps |
1.5ps-150ps |
2.1ps-250ps |
2.1ps-600ps |
2.1ps-1200ps |
|
|
精度 |
< 1fs |
2fs |
6fs |
8fs |
8fs |
8fs |
|
|
最小測量脈寬 |
50fs |
50fs |
120fs |
120fs |
120fs |
120fs |
|
|
最大測量脈寬 |
3.5ps |
12ps |
35ps |
60ps |
150ps |
300ps |
|
|
掃描頻率 |
13Hz |
10Hz |
7.5Hz |
10ps/s |
10ps/s |
10ps/s |
|
|
自相關作用方式 |
既可共線又可非共線 |
||||||
|
靈敏度
（PAV*PPEAK） |
PMT:10-4W2 |
PD：1W2 |
|||||
|
波長范圍 |
VIS 1 PMT 420-550 nm |
VIS 1 PD 420-550 nm |
|||||
|
VIS 2 PMT 540-750 nm |
VIS 2 PD 540-750 nm |
||||||
|
NIR PMT 700-1100 nm |
NIR PD 700-1100 nm |
||||||
|
IR PMT 1000-1600nm |
IR PD 1000-1600nm
Extend IR PD 1700-2600nm |
||||||
|
Cross 1 PMT 360-450nm + 720-900nm |
Cross 1 PMT 360-450nm + 720-900nm |
||||||
|
Cross 2 PMT 260-320nm +780-960 nm |
Cross 2 PMT 260-320nm +780-960 nm |
||||||
|
輸入光偏振態 |
水平偏振（偏振旋轉器可選） |
||||||
|
激光最小重復頻率 |
250MHz |
任意 (小于10kHz的需要觸發) |
|||||
|
電源 |
95-240V， 50-60Hz， 60W |
||||||
|
顯示屏 |
彩色LCD，320*240像素 |
||||||
|
輸入信號 |
觸發：TTL < 10kHz |
||||||
|
輸出接口 |
USB |
||||||
帶*號的可選擇USB型號
還可以選擇中紅外型號
可選項：
1．光譜儀；
2．FROG 附件；
3．短脈沖測量附件；
4．低重復頻率測量附件（當重復頻率小于100Hz時）；
5．計算機控制軟件；
6．LabView 驅動；
7．USB和IEEE488驅動接口；
8．偏振旋轉器；
9．光纖輸入接口。
