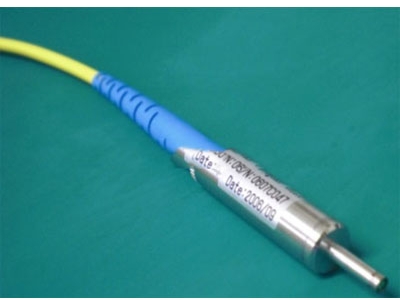

聚焦模塊（Focusing Module）
產品簡介：聚焦模塊便于半導體激光器（LD）和半導體光放大器（SOA）的光耦合，以及在光通信波長帶或從近紅外到可見光波長范圍內的各種波導的光耦合實驗等應用。此聚焦模塊2.5mm直徑尖端設計用于靠近使用設備。主要特點：Ø高效LD激光聚焦Ø高效光信號耦合至光波導。Ø小尺寸方便使用Ø根據應用輕松選擇規(guī)格和選項選型指南：聚焦模塊：參考選型：CLMA-(
- 產品名稱： 聚焦模塊（Focusing Module）
- 合作廠商： 波威
詳細信息
產品簡介：
聚焦模塊便于半導體激光器（LD）和半導體光放大器（SOA）的光耦合，以及在光通信波長帶或從近紅外到可見光波長范圍內的各種波導的光耦合實驗等應用。
此聚焦模塊2.5mm直徑尖端設計用于靠近使用設備。
主要特點：
Ø 高效LD激光聚焦
Ø 高效光信號耦合至光波導。
Ø 小尺寸方便使用
Ø 根據應用輕松選擇規(guī)格和選項
選型指南：
聚焦模塊：
參考選型：CLMA -(1)-(2)-(3)-(4)/(5)-(6)-(7)
參考: CLMA-13-1.8-S9/S
(λ: 1310nm, 電直徑: 1.8um, 光纖: DSF, 線類型: φ0.9mm, 連接器: SC/SPC
典型參數指標：
|
(1)波長可選 |
15: 1550 nm；13: 1310 nm；10: 1060 nm；98: 980 nm；85: 850 nm；78: 780 nm；65: 650 nm |
|||||
|
插損 |
< 0.8 dB (不含連接器) |
|||||
|
反射衰減 |
> 50 dB (1.5 &1.31 µm) ； > 40 dB (近紅外到可見光范圍，保證設計) |
|||||
|
單模系統 (1310，1550nm) |
(2)點尺寸 (µm) *1 / W.D. (mm) |
1.8/0.3 |
2.8/0.3 |
3.9/0.3 |
4.5/1 |
6.3/1.7 |
|
(3)光纖類型 |
S: SMF P: PMF (L = 1.0 m) |
|||||
|
色散偏移系統 (1550 nm) |
(2)點直徑 (µm) *1 / W.D. (mm) |
2.2/0.3 |
3.1/0.3 |
3.6/1 |
5/1.7 |
5.8/1 |
|
(3)光纖 |
D: DSF (L = 1.0 m) |
|||||
|
近紅外-可見波長 |
(2)點尺寸(µm) *1 / W.D. (mm) |
用戶指定點直徑和W.D，根據要求定制。 |
||||
|
(3)光纖 |
建議選擇適合波長的光纖 |
|||||
|
(4)尾纖類型 |
3: 3 mm保護套 ； 9: 900um松套管 |
|||||
|
(5)光連接器 |
F: FC/SPC S: SC/SPC FA: FC/APC SA: SC/APC |
|||||
|
(6)消光比 |
20: < 20 dB；25: < 25 dB (保偏光纖) |
|||||
|
(7)隔離 *2 |
Not Coded: 無 IA: 保偏+隔離；IB:非保偏+隔離 |
|||||
