ARCMasterFSM-100P保偏光纖熔接機Fujikura公司早在1983年，就推出了世界上第一臺保偏熔接機，憑借著強大的技術實力，不斷改進創新，先后推出了10PM、20PM、20PM-II、40PM、45PM、100P等六代保偏熔接機，技術遙遙領先于其他同類產品。FSM-100P繼承了45PM的經典設計：采用雙CCD光路、X-Y軸同時對準、PAS專利對軸、夾具夾持等技術；結構緊湊合理、開放
|

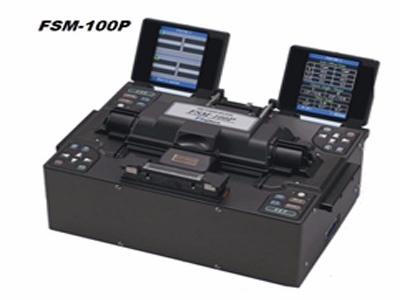

ARC Master FSM-100P保偏光纖熔接機 Fujikura公司早在1983年，就推出了世界上第一臺保偏熔接機，憑借著強大的技術實力，不斷改進創新，先后推出了10PM、20PM、20PM-II、40PM、45PM、100P等六代保偏熔接機，技術遙遙領先于其他同類產品。 FSM-100P繼承了45PM的經典設計：采用雙CCD光路、X-Y軸同時對準、PAS專利對軸、夾具夾持等技術；結構緊湊合理、開放式平臺、重量輕、操作簡單；適用于業內所有主流光纖。 同時，新一代FSM-100P保偏熔接機具有自己的獨創技術，可有效控制光纖熔接的“電弧等離子區”，能為各種保偏光纖熔接提供不同的熔接方式，被譽為“ARC Master”熔接機；夾持系統更加穩定，不用更換任何配件就可以穩定固定包層直徑從60~500μm的光纖；增加了IPA(Interrelation Profile Alignment)對軸模式。提高了對軸精度，能夠得到各種類型PM光纖的精準的PER估算結果；最短光纖剝除長度3mm；改進了損耗估算技術，大大提高了損耗估算的精度，具有多樣的光纖觀察系統和電弧校準系統，使熔接效果更加穩定可靠。產品具有極佳的人工性能設計，豐富的外部接口和軟件在線升級功能，為客戶提供了完美的使用環境。 |
|
其主要參數指標如下： |
|
參數指標 應用光纖類型 單模（SM）、多模（MM）、色散位移（DS）、非零色散位移光纖（NZ-DS）、 摻鉺光纖（EDF） 、色散補償光纖（DCF）、保偏光纖（PMF） 實測平均熔接損耗 單模光纖（ITU-T G652）：0.03dB ； 多模光纖（ITU-T G651）：0.02dB ； 色散位移光纖（ITU-T G653）：0.05dB ； 保偏光纖（PMF）：0.06dB ； 平均偏振串音 -40dB/0.6 degree（PANDA） -32dB/1.4 degree（IPA） 典型熔接時間 30~50sec（PANDA） 90~300sec（IPA） 高強度熔接抗拉強度 30N（使用高強熔接附件及涂覆層夾持） 熔接光纖直徑 60~500um（標準值125um） 涂覆層直徑 100~2000um（標準值250，400um） 光纖切割長度 8~10mm（標準值）；3~5mm（高強度熔接） 熔接模式 總計300個 存貯熔接結果 可存貯最近2000 次的融接數據 觀測、顯示方法 CCD 相機和雙4.1英寸彩色液晶顯示屏 整機尺寸 311mm×232mm×160mm 整機重量 7.9 Kg |
