產品簡介：在過去超過23年的時間里，Vytran一直在玻璃加工處理和特種光纖熔接領域處于領先的地位，并且開放完成了詳盡完備的應用資料庫，這些技術積累和應用經驗被應用到我們的GPX-3000系列光纖加工處理系統中。GPX-3000系列產品都屬于多用途的玻璃加工處理和光纖熔接系統平臺，不但可以用于光纖熔接，還可以用來制作光纖錐形，光纖耦合器和光纖合束器，光纖端帽等，能夠處理直徑40um到可達2.0mm
產品簡介：

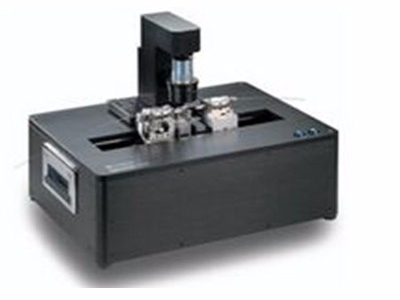

在過去超過23年的時間里，Vytran一直在玻璃加工處理和特種光纖熔接領域處于領先的地位，并且開放完成了詳盡完備的應用資料庫，這些技術積累和應用經驗被應用到我們的GPX-3000系列光纖加工處理系統中。
GPX-3000系列產品都屬于多用途的玻璃加工處理和光纖熔接系統平臺，不但可以用于光纖熔接，還可以用來制作光纖錐形，光纖耦合器和光纖合束器，光纖端帽等，能夠處理直徑40um到可達2.0mm直徑的光纖。所有GPX-3000系統都具有一個由石墨材料制作的細絲“火爐”裝置，為精密控制玻璃處理過程提供一個與周邊環境無關，高度穩定的高溫?zé)嵩?，嵌入式的實時控制系統和功能強大的工控機級別的宏編程語言能夠允許操作人員自己創建特定的“事件驅動”式 的常用程序，滿足快速靈活的工藝過程開發要求。所有高端系統通信都通過“用戶友好”的PC基礎的圖文界面接口實現，容易使用而且便于數據存儲。
此外，GPX-3000系統還因為全部的集成一體化設計，尺寸小巧，為用戶提供持續穩定的高性能玻璃加工處理解決方案在工業界獨樹一幟；而不是一個簡單的硬件堆積而成實驗室工具。Vytran成熟并且高度集成化的設計使得GPX-3000系列化家族產品成為大批量開發和生產熔融拉錐器件，以及大芯徑光纖熔接的理想平臺，尤其適合于光纖激光器以及其他特殊的應用。
技術參數：
|
型號: |
GPX-3100 |
GPX-3300 |
GPX-3400 |
GPX-3600 |
|
|
光纖類型（非保偏） |
MM,SM,PCF,LMA,圓形，非圓形，石英，軟玻璃 |
||||
|
光纖類型（保偏） |
N/A |
熊貓型，領結型，橢圓以及多種其他類型（請聯系廠家） |
|||
|
最大光纖包層直徑 |
2.0mm (軟玻璃) 1.5mm（石英） |
1.25mm |
1.7mm（可達2mm） |
||
|
熔接方法 |
細絲熔接 |
||||
|
細絲溫度范圍 |
室溫到2500度 |
||||
|
典型熔接損耗 |
0.02dB SMF (ITU G.652) |
||||
|
熔接損耗估計 |
N/A |
包括（基于模式耦合的特有方法） |
|||
|
典型熔接強度 |
>250kpsi SMF (ITU G.652)使用LDC-400或者其它合適方法切割光纖或者處理光纖端面 |
||||
|
熔接點強度加強 |
N/A |
包括（回火拋光） |
|||
|
偏振串?dāng)_ |
N/A |
Panda>35dB, 其它>30dB |
|||
|
光纖側面成像 |
側面成像纖芯成像，真正纖芯成像專利技術 |
||||
|
光纖端面成像 |
包括，用于保偏光纖對軸以及光纖端面觀察 |
||||
|
光纖對準方式 |
手動 |
自動 |
|||
|
光纖觀察和測量 |
|||||
|
纖芯直徑 |
包括（自動測量） |
||||
|
包層/光纖直徑 |
包括（自動測量） |
||||
|
端面觀察 |
通過成像顯示 |
||||
|
端面切割角度 |
包括（自動測量） |
||||
|
熔接損耗估計 |
包括（自動測量） |
||||
|
主動功率對準 |
包括 |
||||
|
熔爐”Z”軸位移 |
+/- 90mm“home”位 |
+/- 90mm “home”位 |
|||
|
光纖“Z”軸方向最大位移 |
180mm |
||||
|
“Z”軸位移精度 |
0.25um |
||||
|
X-Y光纖定位精度 |
N/A |
0.02um |
|||
|
旋轉對軸 |
N/A |
全自動 |
|||
|
旋轉驅動精度 |
N/A |
0.02度 |
|||
|
旋轉動態范圍 |
N/A |
190度 |
|||
|
拉錐 |
|||||
|
最大拉錐長度 |
可達150mm（最大行程180mm） |
||||
|
最小拉錐長度 |
~2mm |
||||
