產品概述

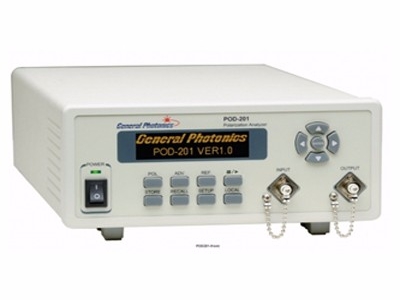

POD-201是一款基于FPGA的偏振器，用于高速偏振態分析和監測。它采用四個通道同時獲得的四個Stokes參量，測量出輸入光的瞬時偏振態（SOP）和偏振度（DOP）?；诟咚俚?/span>FPGA，它能輕松地監控和分析快速偏振態變化，采樣率可達4 MS/s。
除了前面板控制，POD-201也可以通過USB2.0端口遠程控制。
隨機提供的PolaViewTM軟件可以實時在邦加球上顯示偏振態的軌跡，或者以示波器形式顯示偏振態隨時間的變化。
主要特點
◆自校準程序在任意波長和溫度優化DOP和SOP精度。
◆OLED顯示器進行設置和數據顯示
◆實時在邦加球顯示，模擬SOP/ DOP/功率輸出的數據整合
主要應用
◆100G系統偏振態測試
◆SOP/DOP監控
◆偏振態穩定
技術參數指標 ：
|
操作波長范圍1 |
1480 to 1620nm or 1280 to 1340nm |
|
模擬帶寬2 |
1 MHz |
|
采樣率 |
4 MSamples/s max. |
|
SOP 精度 |
±0.25°(用戶校準后,輸入> -25dBm) |
|
DOP 精度 |
±2% (使用內部校準后,輸入>-25dBm) ±0.5% (用戶校準后,輸入>-25dBm) |
|
偏振消光比（PER）測量范圍 |
0 to 40dB(input>-25dBm) |
|
偏振消光比（PER）分辨率 |
0.1 dB |
|
插入損耗 |
1.2 dB max. (at center wavelength) |
|
回波損耗 |
55 dB (APC connector), 45 dB (PC connector) |
|
偏振相關損耗（PDL） |
< 0.25 dB |
|
偏振模色散（PMD） |
< 0.1 ps |
|
遠程光圈頭 |
2.5 mm |
|
操作功率范圍 |
-35 to +10 dBm |
|
光功率穩定性 |
±0.25 dB (input > -25 dBm) |
|
光功率損傷閥值 |
300 mW |
|
操作溫度 |
0℃ to 40℃ |
|
存儲溫度 |
-20℃ to 60℃ |
|
前面板 |
Graphic OLED |
|
通訊接口 |
高速USB 2.0 (30 MB/s data rate) for PolaView software) RS-232, GPIB, Ethernet for remote control |
|
模擬輸出 |
0 to 5V (用戶自定義設置) Monitor voltage for DOP, S1, S2, S3, or power |
|
電源 |
100-240VAC, 50-60Hz |
|
軟件 |
PolaView™ (隨機附贈) |
|
尺寸 |
2U 19" half rack 14 (L) x 8.5 (W) x 3.5 (H) |
備注:
除非另有說明，表中列出的規格適用于標準光纖耦合配置與1480-1620nm或1280-1340nm在23±5℃測試。
1.波長可根據用戶需求選擇
2. 輸出功率 >-10dBm.在低功率情況下，帶寬可能會隨AGC變化
