產品簡介：美國Optilab公司PG2402是一款雙24Gb/s碼型發生器(PG)整合而成，可高達48Gb/s。此款高性能碼型發生器單元提供誤碼率測試（BERT）高達24Gb/s眼圖發生功能。用戶可自定義特定測試速率誤碼率（BER）時選用額外的時鐘或內部時鐘預設定速率。此外可選半，全速率高速同步時鐘針對于沿途監控或RZ脈沖發生器應用。非常直觀的GUI,OptilabTeraport,提供非常簡單易
產品簡介：

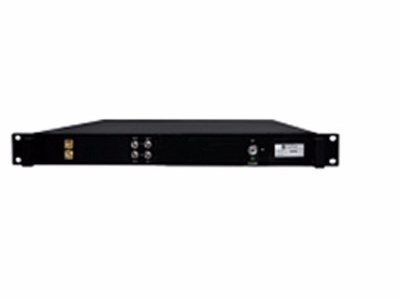

美國Optilab公司 PG2402 是一款雙 24 Gb/s 碼型發生器(PG)整合而成，可高達48 Gb/s。此款高性能碼型發生器單元提供誤碼率測試（BERT）高達 24 Gb/s 眼圖發生功能。用戶可自定義特定測試速率誤碼率（BER）時選用額外的時鐘或內部時鐘預設定速率。此外可選半，全速率高速同步時鐘針對于沿途監控或RZ脈沖發生器應用。非常直觀的GUI, Optilab Teraport,提供非常簡單易用的BERT操作系統。
主要技術參數：
|
數據模式 |
128 bit Fixed pattern PRBS (2^7-1 or 2^31-1) |
|
數據輸出類型 |
DC Coupled, Differential |
|
數據輸出速率 |
20 Gb/s min., 24 Gb/s max. |
|
輸出數據幅度 |
0.1 Vpp min., 1 Vpp max. |
|
差分輸出阻抗 |
100 Ω typ. |
|
數據輸出有效值(RMS)抖動 |
1.9 ps typ. |
|
上升/下降時間 (20% to 80%) |
20 ps typ. |
|
射頻連接器 |
2.92 mm Female (K or SMA compatible) |
|
時鐘輸出參數 |
|
|
恢復時鐘輸入頻率 |
622.5 MHz min., 750 MHz max. |
|
恢復時鐘輸入幅度 |
-5 dBm min., 0 dBm typ., 3 dBm max |
|
HS 時鐘輸出頻率 |
10 GHz (half), 12 GHz (full) min.; |
|
20 GHz (half), 24 GHz (full) max. |
|
|
HS 時鐘相位調整范圍 |
0.9 UI min., 1.0 UI typ. |
|
時鐘連接器 |
SMA female |
|
機械參數指標 |
|
|
操作溫度范圍 (標準) |
0 °C to +50 °C |
|
存儲溫度范圍 |
-40 °C to +70 °C |
|
電源信息 |
80 - 240 V, 43 - 63 Hz AC. |
|
功耗 |
60 W max. |
|
尺寸 |
476.6 mm x 482.6 mm x 44.5 mm |
