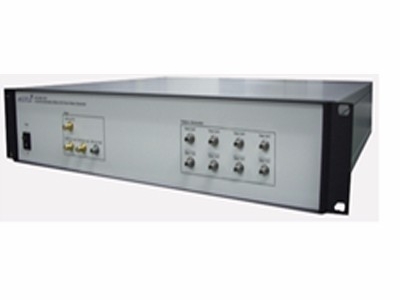

產品簡介：PPG-250C-x-4CH與EDR-250C-4CH是高效25Gb/sx4chTOSA/ROSA，100GbE應用,高速ICs，光電二極管生產線速率傳輸系統性能測試，通信實驗室數據鏈路測試的解決方案。PPG-250C-x-4CH和EDR-250C-4CH具有4通道同時測試誤碼率的能力。此外，還具有設備檢查時4通道可調傾斜功能。PPG-250C-x-4CH內置超穩定、低抖動時鐘，EDR-
產品簡介：
PPG-250C-x-4CH 與 EDR-250C-4CH 是高效 25Gb/s x 4ch TOSA/ROSA，100GbE應用, 高速 ICs ，光電二極管生產線速率傳輸系統性能測試，通信實驗室數據鏈路測試的解決方案。
PPG-250C-x-4CH 和 EDR-250C-4CH具有4通道同時測試誤碼率的能力。此外，還具有設備檢查時4通道可調傾斜功能。
PPG-250C-x-4CH內置超穩定、低抖動時鐘，EDR-250C-4CH帶有正恢復時鐘 (CDR) 使其非常適合光纖鏈路測試。這些單元可通過USB,GPIB端口程控，可以實現自動測試。
特點：
1.速率高達25.0 Gb/s- 28.0 Gb/s
2.同時4通道誤碼率測試
3.4通道調整傾斜功能
4.EML/DML 直接驅動可選
5.非常適合測試小尺寸模塊設備
應用：
1.TOSA/ROSA,高速IC，激光傳輸與廣電探測器生產測試等應用
2.數據鏈路的性能測試
3.傳輸系統特性測試
性能：
|
類型 |
參數 |
|||||
|
Min |
Typ |
Max |
單位 |
|||
|
測試信號發生器 |
數據速率 |
25.0 |
25.8 |
Gb/s |
||
|
27.6 |
28.3 |
Gb/s |
||||
|
輸出電壓 |
400 |
mVpp |
||||
|
上升/下降時間 |
12 |
PS |
||||
|
誤差檢測器 |
輸入敏感度 |
40 |
mVpp |
|||
|
探測閥值 |
-31 |
0 |
+31 |
mV |
||
|
輸出功率 |
-3 |
dBm |
||||
|
電氣特性 |
電腦接口 |
USB或者GPIB |
||||
|
供電 |
AC 100-240 (50/60Hz) |
Vac |
||||
|
物理特性 |
尺寸 |
449 x 88 x 495 |
Mm |
|||
|
重量 |
10 |
Kg |
||||
軟件界面：
訂貨信息：
PPG-250C-X-YCH
EDR-250C-YCH
X-PPG輸出類型： S-標準 D-EML/DML直接驅動
Y-通道可選數量： 1，2,3,4 可選
