產品簡介：CAOPTRONICSCARY-OT4000系列便攜式光時域反射儀（OTDR）是FTTx光纜為基礎的最新的測試儀器。它具有重量輕，外形美觀大方，體積小，安裝和維護，高容量內置電池的容易程度。它提供了多種內置的測試波長和像可視故障定位儀（VFL）光學測試功能。作為一個新產品專為FFTx網絡測試，它提供了現場技術人員提供最高的性能和升級服務。主要特點:◆快速自動檢測，快速曲線分析;◆超短距離
產品簡介：

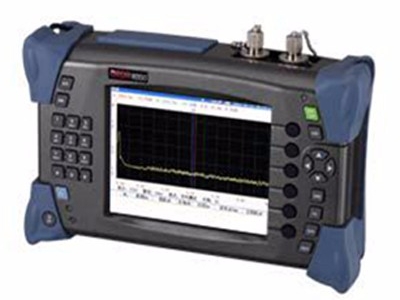

CA OPTRONICS CARY-OT4000系列便攜式光時域反射儀（OTDR）是FTTx光纜為基礎的最新的測試儀器。它具有重量輕，外形美觀大方，體積小，安裝和維護，高容量內置電池的容易程度。它提供了多種內置的測試波長和像可視故障定位儀（VFL）光學測試功能。作為一個新產品專為FFTx網絡測試，它提供了現場技術人員提供最高的性能和升級服務。
主要特點:
◆快速自動檢測，快速曲線分析;
◆超短距離光纖盲區測試模式
◆便捷的VFL功能;
◆提供高速USB端口，波形文件轉換和打印的便利;
◆長效鋰電池，非常適合長時間的戶外施工作業;
◆在線系統升級功能;
主要應用:
◆FTTx/MDU測試與PON網絡;
◆接入網測試;
◆PON網絡配置連接測試
◆所有PON信號并發測試，在網絡上的任何地方
參數規格：
|
Model |
CARY-OT4000 |
|
wavelength |
1310nm/1550nm |
|
Fiber Type |
Single-Mode |
|
Dynamic Range |
32/30dB |
|
Measurement range(single ) |
80-100KM |
|
Event dead zone |
0.8m/0.1-16m |
|
Accuracy |
+(1m+ Sampling interval +0.003%*Distance) (excluding refractive indeximbedding error) |
|
Resolution |
0.1m-16m |
|
Loss Threshold |
0.01dB |
|
Linearity |
0.05dB/dB |
|
VFL output power |
5mW |
|
Measurement range(single ) |
1.6km-80km |
|
Pulse width (singlemode) |
10ns~1024ns |
|
Number of sampling points |
65K |
|
Waveform storage capacity |
1000 frames |
|
Range of refractive index |
1.00000~2.00000 |
|
Range of optical-cable correctionfactor |
0.80000~1.0000 |
|
Display |
Color TFT LCD, 5.1 inch, 640*480 |
|
Communication Port |
USB |
|
Optical output port |
FC/PC |
|
Power supply |
AC/DC adapter: |
|
AC input: 100V~240V(1.5A) |
|
|
Output DC: 9V(2A) |
|
|
Power frequency: 50Hz~60Hz |
|
|
Internal lithium battery: 7.4V, 3200mAh |
|
|
Working hours of battery: 10 hours (normal temperature) |
|
|
Environmental |
Storage temperature: -40oC~70oC(exclusive of battery) |
|
requirements |
Relative humidity 5%-95%, no condensation |
|
Dimensions |
215mm*130mm*66mm |
|
Weight |
1kg |
