產品簡介：

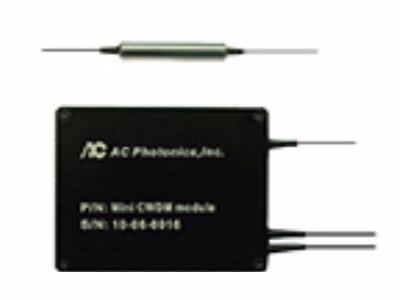

AC Photonics的Mini粗波分復用（MCWDM）利用薄膜涂覆技術和非焊劑金屬接合微光學包裝專有設計。創新的房子一體化制成緊湊的部件和彎曲不敏感的纖維提供了極好的熱穩定性，低的插入損耗，高信道隔離，寬的通帶，低紋波和在模塊的一個側面環氧不含光學通路進行獨特尾纖使超緊湊尺寸滿足客戶的高度集成。
性能參數
|
Parameter |
Specifications |
||
|
Mux/Demux |
|||
|
Channel Number |
16 |
18 |
|
|
Operating Wavelength |
1310nm, 1330nm, …,1590nm,1610nm |
1270nm, 1290nm, 1310nm, 1330nm, …,1590nm, 1610nm |
|
|
Center Wavelength Accuracy |
± 0.5nm |
||
|
Channel Spacing |
20GHz |
||
|
Channel Passband (@-0.5dB bandwidth) |
≥ 13nm |
||
|
Insertion Loss (Channels) |
≤ 3.5dB |
≤ 4.0dB |
|
|
Channel Ripple |
≤ 0.5dB |
||
|
Isolation (Demax Only) |
Adjacent |
≥ 30dB |
|
|
Non-adjacent |
≥ 40dB |
||
|
Polarization Dependent Loss |
≤ 0.10dB |
||
|
Polarization Mode Dispersion |
≤ 0.10ps |
||
|
Directivity (Mux Only) |
≥ 50dB |
||
|
Return Loss |
≥ 45dB |
||
|
Fiber Type |
SMF-28eXB |
||
|
Optical Power |
300mW |
||
|
Operating Temperature |
0 to +70°C |
||
|
Storage Temperature |
-40 to +85°C |
||
|
Package Dimensions |
L72mm x W58mm x H10mm |
||
