調制器偏壓控制，4種偏置模式BCB-1/BCB-2電光調制器偏壓控制器設計用于保持強度調制器線性操作點應用。尺寸緊湊，非常適合OEM系統集成，BCB-1允許長期保持Q+，Q-，最小，最大四個操作點，BCB-2只支持Q+點。標準USB2.0供電監控接口，BCB-1偏壓控制器單元是電光調制器理想的工業、OEM應用理想選擇。配合Optilab的強度調制器，可達到更穩定的效果。主要特點典型應用Q+,Q-,
調制器偏壓控制，4種偏置模式

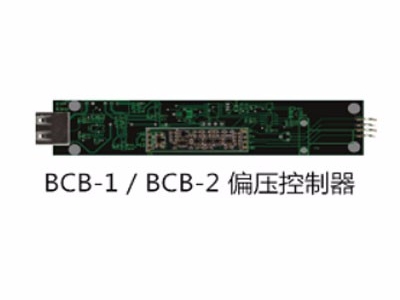

BCB-1 /BCB-2電光調制器偏壓控制器設計用于保持強度調制器線性操作點應用。尺寸緊湊，非常適合OEM系統集成，BCB-1允許長期保持Q+，Q-，最小，最大四個操作點，BCB-2只支持Q+點。
標準USB2.0供電監控接口，BCB-1偏壓控制器單元是電光調制器理想的工業、OEM應用理想選擇。配合Optilab的強度調制器，可達到更穩定的效果。
|
主要特點 |
典型應用 |
|
Q+, Q-, Min, Max 四種設置模式 |
模擬光調制應用 |
|
USB2.0接口供電與監控 |
全帶寬RFoF傳輸應用 |
|
4-Pin接口，PD電流輸入，DC偏置輸出 |
RF / IF信號分布應用 |
|
適合所有MZ強度調制器 |
衛星通信應用 |
|
偏壓控制板可集成監控PD |
光纖通信 |
主要技術參數：
|
參數 |
BCB-1 |
BCB-2 |
|
適用調制器類型 |
M-Z強度調制器 |
|
|
偏置控制模式 |
Q+,Q-,Min,Max |
Q+（模擬、NRZ） |
|
偏置控制原理 |
小信號抖動 |
|
|
偏置輸出阻抗 |
100Ω |
|
|
偏壓輸出范圍 |
±10V |
|
|
調制器半波電壓范圍 |
3-8V |
|
|
供電/監控接口 |
USB2.0 |
|
|
操作/存儲溫度范圍 |
-10~60℃/-60~90℃ |
-30~70℃（-55~80℃可選）/-55~90℃ |
|
電源 |
5V，100mA typ. |
|
|
產品尺寸 |
132x26x8mm |
|
備注：
BCB-1 偏置控制模式：
|
模式 |
操作條件 |
調制形式 |
|
Q+ |
設置為正斜率正交點 |
模擬，NRZ |
|
Q- |
設置為負斜率正交點 |
模擬，NRZ |
|
Min |
設置為調制曲線最小點 |
脈沖，RZ，BPSK |
|
Max |
設置為調制曲線最大點 |
脈沖，RZ |
