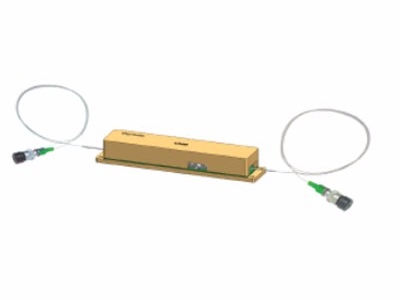

20 GHz 模擬光電調制器（帶偏壓控制器） (CMB-20)
美國Optilab公司 CMB-20是一款緊湊型模擬光電應用電光調制器，帶寬： DC-20 GHz.
產品概述
CMB-20該單元包括一個緊湊光電強度調制器和一個自動偏壓控制板 (ABC) 。CMB模塊典型激光源為DFB激光器。CMB系列是高密度RFoF系統集成的理想解決方案。
主要應用
◆模擬光電調制
◆20 GHz RFoF發射/傳輸
◆RF/IF 信號分布
◆衛星通信
◆高達25 Gb/s光通信
◆多信道RFoF 系統
主要特點
◆20 GHz 操作帶寬
◆尺寸緊湊、低功耗
◆1520 nm - 1610 nm 工作波長范圍
◆集成自動偏壓控制器
◆接受額外激光源通過輸入
◆客戶定制選項: 低驅動電壓, PM 輸出， 高消光比(>30 dB), 操作溫度范圍：-55 °C to +75 °C)
|
Feature Name |
Description |
|
General Specifications |
|
|
Operating Wavelength |
1520 nm to 1610 nm |
|
Laser Source |
User’s External Input |
|
Optical Input Level |
+18 dBm max. |
|
RF Return Loss |
>15 dB @ 10 GHz; >10 dB @ 20 GHz |
|
Impedance |
50 Ω |
|
Operating Frequency Range |
DC to 20 GHz |
|
Input RF Voltage |
26 dBm max. |
|
Optical Output Level |
7 dBm @ +14 dBm input typ. |
|
S21 Bandwidth |
3 dB, 17 GHz typ. |
|
Modulator Bias Mode |
Q+ for linear operation |
|
Extinction Ratio |
25 dB typ.; >30 dB (HE version) |
|
Modulator Voltage VPI |
6.7 V typ. @10 GHz |
|
Analog Link Performance |
|
|
IIP3 @7 GHz |
29 dBm typ. |
|
1 dB Conpression Point @10 GHz |
14.5 dBm typ. |
|
Mechanical Specifications |
|
|
Operating Temperature (Standard) |
-30 °C to +60 °C |
|
Operating Temperature (TQ) |
-55 °C to +75 °C |
|
Storage Temperature |
-60 °C to +90 °C |
|
Power Supply Requirements |
5V, 500 mA max. |
|
Optical Connectors |
FC/APC |
|
Fiber Type |
>1m, PANDA input, SMF-28 output; PANDA input/output (PM version) |
|
RF Input Connector |
GPO; GPO to SMA adaptor available |
|
Electrical Connector |
6 Pin, 5 volt supply and RS485 |
|
Remote Control |
Software command via RS485 |
|
Alarm |
LED Bias mode status |
|
Dimensions |
140 mm x 28 mm x 20 mm |
20 GHz 光波強度調制器（帶偏壓控制器） (LMB-20)
美國Optilab公司 LMB-20是一款高性能模擬光電應用電光調制器，帶寬： DC-20 GHz。
產品概述
美國Optilab公司LMB-20該單元包括一個18GHz電光強度調制器和一個自動偏壓控制板 (ABC) ，四種不同操作模式。LMB模塊額外光源可選任意保偏設備，如：可調諧激光器，窄線寬激光器等，使之成為多種OEM系統集成解決方案。
主要應用：
◆模擬光波調制
◆20 GHz RFoF 發射/傳輸
◆RF/IF 信號分布
◆衛星通信
◆高達25 Gb/s光通信
◆主動鎖模(PM 版本)
◆Sub-納秒脈沖生成
主要特點
◆高達18 GHz帶寬電光調制器
◆1520-1610nm 工作波長范圍
◆自動偏壓控制器 ，4 種工作模式
◆接受額外激光源通過輸入
◆客戶定制選項: 低驅動電壓, PM 輸出, 高消光比(>30 dB), 工作溫度范圍：(-55 °C to +75 °C)
|
Feature Name |
Description |
|
General Specifications |
|
|
Operating Wavelength |
1520 nm to 1610 nm |
|
Laser Source |
User’s External Input |
|
Optical Input Level |
+20 dBm max. |
|
RF Return Loss |
>15 dB @ 10 GHz; >10 dB @ 20 GHz |
|
Impedance |
50 Ω |
|
Operating Frequency Range |
DC to 25 GHz |
|
Input RF Voltage |
27 dBm max. |
|
Optical Output Level |
7 dBm @ +14 dBm input typ. |
|
S21 Bandwidth |
3 dB, 18 GHz typ. |
|
Modulator Bias Mode |
4 Automatic bias control modes, selectable by software |
|
Extinction Ratio |
25 dB typ.; >30 dB (HE version) |
|
Modulator Voltage VPI |
7 V typ. @ 10 GHz; 5.5 V typ. @ 10 GHz (LD version) |
|
Analog Link Performance |
|
|
IIP3 @7 GHz |
32 dBm typ.; 25 dBm typ. (LD version) |
|
1 dB Conpression Point @10 GHz |
16 dBm typ.; 8 dBm typ. (LD version) |
|
Mechanical Specifications |
|
|
Operating Temperature (Standard) |
-30 °C to +60 °C |
|
Operating Temperature (TQ) |
-55 °C to +75 °C |
|
Storage Temperature |
-60 °C to +90 °C |
|
Power Supply Requirements |
±5V, 1A typ. |
|
Optical Connectors |
FC/APC |
|
Fiber Type |
PANDA input, SMF-28 output; PANDA input/output (PM version) |
|
RF Input Connector |
K connector; GPPO (LD version) |
|
Power Connector |
4 Pin Molex |
|
Remote Control |
USB 2.0 software included |
|
Alarm |
LED Bias mode status |
|
Dimensions |
206 mm x 102.4 mm x 31.5 mm |
