鈮酸鋰偏振控制器是當施加適當?shù)目刂齐妷?，可以改變任意輸入偏振狀態到任意輸出偏振態的設備。該裝置由集成偏振變換器級的級聯的-其中每一個可以是電-光以高速調節至作為與可調取向可變的厚度波板。適當控制的級聯階段允許無盡的自由偏振控制重置。偏振控制器主要參數指標3-Stage4-Stage6-Stage8-StageInsertionLoss<3dB(<2dBopt)3dBBandwidth&
鈮酸鋰偏振控制器是當施加適當?shù)目刂齐妷海梢愿淖內我廨斎肫駹顟B(tài)到任意輸出偏振態的設備。該裝置由集成偏振變換器級的級聯的 - 其中每一個可以是電 - 光以高速調節至作為與可調取向可變的厚度波板。
適當控制的級聯階段允許無盡的自由偏振控制重置。

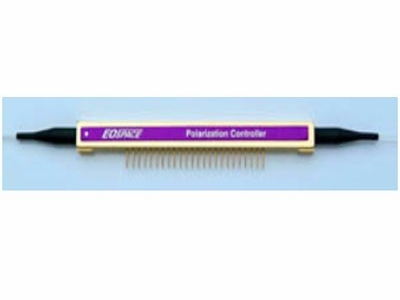

偏振控制器
主要參數指標
|
3-Stage |
4-Stage |
6-Stage |
8-Stage |
|
|
Insertion Loss |
< 3 dB (<2dB opt) |
|||
|
3 dB Bandwidth |
>1 MHz |
|||
|
Number of Cascaded Stages (N) |
3 |
4 |
6 |
8 |
|
2Vo/N (TE/TM rotation, per stage) |
< 14 volts |
|||
|
Vpi/N (TE/TM phase shift, per stage) |
< 14 volts |
|||
|
|Vbias/2| |
< 30 volts |
|||
|
PDL |
< 0.2 dB |
|||
|
Optical Return Loss |
> 50 dB |
|||
|
Operating Wavelength |
1.55 micron (C- and L-band) |
|||
|
Input Fiber |
SM or PM |
|||
|
Output Fiber |
SM or PM |
|||
|
Optical Connectors |
FC/UPC standard (FC/APC & others available) |
|||
|
Package Dimensions |
4.0" x 0.35" x 0.24" (101.6 x 8.9 x 6.1 mm3) |
|||
|
Options |
Lower PDL (< 0.1 dB) Custom number of stages Custom stage lengths 1.06 & 1.3 micron operating wavelength |
|||
