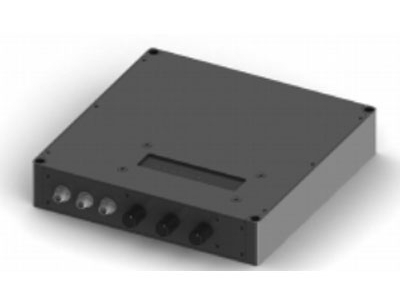

40 GHz Modulator Driver/RF Amplifier (MD-40)
MD-40調制器驅動是針對40GHz應用而設計的寬帶射頻放大器模塊。
產品概述 ：
MD-40是單高壓驅動光調制器，EML或者EAM的驅動模塊。 38 GHz有效帶寬，30 dB增益, MD-40可被用于光鏈網絡預模擬射頻放大，7.5 Vp-p驅動電平，超過 40 Gb/s傳輸速率。增益平坦，群延遲響應， MD-40 高效、低抖動電驅動信號專門應對數字應用。 采用陽極氧化處理，精密加工的鋁合金外殼，MD-40非常適合長時間使用過程中的應用。
主要應用 ：
◆光網絡射頻放大
◆模擬射頻放大達到38 GHz
◆40 Gb/s調制速率
◆OC 768 系統
◆通用實驗室測試
主要特點 ：
◆雙級放大設計
◆S21 3 dB 帶寬高達 32 GHz
◆7.5 Volt 峰峰值輸出
◆增益可調
◆高達30 dB 小信號增益
◆內置直流偏置調制器
|
Feature Name |
Description |
|
General Specifications |
|
|
3dB S21 Bandwidth |
32 GHz typ. |
|
Saturated Output Power |
>21.5 dBm typ. |
|
RF Gain |
30 dB max. |
|
Gain Ripple |
±0. 75 dB |
|
Input, Output Impedance |
50 Ω |
|
Input Return Loss |
10 dB min. |
|
Output Return Loss |
10 dB min. |
|
Total Power Dissipation |
2.5 W max. |
|
Gain Adjustment Range |
10 to 30 dB |
|
Digital Application |
|
|
Data Rate |
> 40 Gb/s |
|
Pulse Response |
20%~80%, rise time 12 ps typ. |
|
Output Amplitude |
7.5 Vp-p max. |
|
Input Range |
1.5 V max. |
|
Analog Applications |
|
|
Useful Frequency Range |
30 KHz to 38 GHz (-6 dB) |
|
P1dB Output |
> 21 dBm typ. |
|
Group Delay (2 to 10 GHz) |
± 25 ps |
|
Noise Figure |
6 dB typ. |
|
Small Signal Gain |
30 dB typ. |
|
Mechanical Specifications |
|
|
Operating Temperature |
-20 °C to +60 °C |
|
Storage Temperature |
-45 °C to +90 °C |
|
Operating Humidity |
85% |
|
Power Supply Requirements |
+12 V DC, 0.2 A max. |
|
Accessories Included |
12 V DC power supply PS-12-M |
|
RF Input/Output Connector |
K Connector Female, AC Coupled |
|
Dimensions |
150 mm x 150 mm x 30 mm |
|
Remote Control |
USB port |
其他相關產品信息：
50 GHz 調制器驅動/RF 放大器 (MD-50)
50GHz射頻放大器，鈮酸鋰調制器射頻驅動模塊。
產品概述 ：
MD-50是50GHz射頻放大器，鈮酸鋰調制器射頻驅動模塊，可驅動鈮酸鋰調制器，EML或者EAM的驅動模塊。 50 GHz有效帶寬, MD-50可被用于光鏈網絡預模擬射頻放大，7.5 Vp-p驅動電平，超過 60 Gb/s調制速率。增益平坦，群延遲響應， MD-40 高效、低抖動電驅動信號專門應對數字應用。 采用陽極氧化處理，精密加工的鋁合金外殼，MD-40非常適合長時間使用過程中的應用。MD-50除放大功能外，還具有動可調直流偏壓輸出電壓端口，與標準LiNbO3外調制一起使用時，進一步補充其有效性。
主要應用:
◆60 Gb/s 數字調制
◆OC-768 SONET/SDH
◆50 GHz模擬射頻放大
◆光網絡射頻放大
◆通用實驗室測試
主要特點:
◆模擬帶寬高達50 GHz
◆傳輸速率高達60 Gb/s
◆尺寸緊湊
◆內置增益可調功能
◆單12 V 供應
◆LCD顯示屏
◆2.4 mm 連接器 (optional K)
◆USB遠程控制
