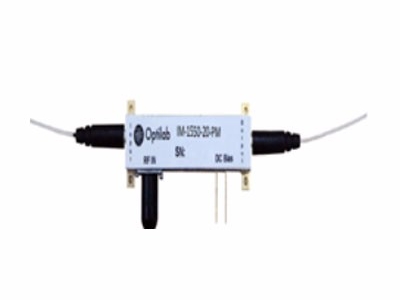

產品簡介：美國Optilab公司鈮酸鋰強度調制器，工作波長1550nm波段（C波段）；可選帶寬12GHz，20GHz，30GHz，40GHz；低插損，低半波電壓，高消光比，更小尺寸（緊湊型），低溫度范圍（低至-55℃）可選；連接器可選FC/APC,FC/UPC其他可定制。主要型號：IM-1550-20-PM20GHz帶寬，1550nm波段鈮酸鋰強度調制器，保偏輸入/輸出；IM-1550-30-PM
產品簡介：
美國Optilab公司鈮酸鋰強度調制器，工作波長1550nm波段（C波段）；可選帶寬12GHz，20GHz，30GHz，40GHz；低插損，低半波電壓，高消光比，更小尺寸（緊湊型），低溫度范圍（低至-55℃）可選；連接器可選FC/APC,FC/UPC其他可定制。
主要型號：
IM-1550-20-PM 20GHz帶寬，1550nm波段鈮酸鋰強度調制器，保偏輸入/輸出；
IM-1550-30-PM 30GHz帶寬，1550nm波段鈮酸鋰強度調制器，保偏輸入/輸出；
IM-1550-40-PM 40GHz帶寬，1550nm波段鈮酸鋰強度調制器，保偏輸入/輸出。
|
特點： 輸入輸出保偏設置 低驅動電壓 1530nm-1610nm工作波長 零啁啾設計 低插入損耗 寬操作溫度范圍-30ºC + 75ºC 可用帶寬可達15-40GHz 高消光比 |
應用： OC192 C波段和L波段 TDM和WDM達到15Gb/s 模擬傳輸可達20GHz 衛星通信 光纖射頻 遠程天線 脈沖發生 主模激光 |
規格指標：
|
型號 |
IM-1550-20/30/40-PM |
|
通用規格 |
|
|
工作波長 |
1525 nm to 1605 nm |
|
輸入光功率 |
70 mW typ., 100 mW max. |
|
啁啾 |
< 0.2 (zero chirp design) |
|
插入損耗 |
4 dB typ., 4.5 dB max. |
|
光回波損耗 |
≤- 45 dB max. |
|
直流消光比 |
≥ 30 dB typ. @ DC |
|
PRBS電氣驅動電壓 |
5.0 Vpp typ. @ 1 GHz |
|
S21 3 dB帶寬(RF Port) |
≥14GHz| ≥ 25GHz | ≥ 30GHz |
|
S11 回?fù)p (RF Port) |
≤ -13 dB min up to 9 GHz |
|
半波電壓(RF Port) |
≤ 6.1 V @ 10 Gb/s |
|
射頻輸入功率 |
26 dBm |
|
阻抗(RF Port) |
50 Ω typ. |
|
S21帶寬（Bias Port） |
200 MHz min. |
|
Vπ (Bias Port) |
≤ 10 V @ DC |
|
阻抗(Bias Port) |
100 kΩ min. |
|
模擬鏈路性能 |
|
|
IIP3 @7 GHz |
32 dBm |
|
1 dB 壓縮點 @10 GHz |
16.0 dBm |
|
其他參數指標 |
|
|
操作/保存溫度 |
-30º C to +75º C/-60º C to +85º C |
|
輸入光纖類型 |
PANDA - PM |
|
輸出光纖類型 |
PANDA - PM |
|
輸入連接器 |
PM FC/APC, PM FC/UPC |
|
輸出連接器 |
PM FC/APC, PM FC/UPC optional |
|
晶體取向 |
X-cut, y-propagating |
|
波導過程 |
Ti-indiffused |
|
偏置口連接器 |
2 Pins |
|
射頻口連接器 |
Anritsu K |
訂購信息：
|
IM-1550-30-PM-XX-y |
XX： |
TQ: 溫度范圍 -55~+80℃ |
|
y： |
a： FC/APC; u：FC/UPC |
其他型號：
主要產品型號：
IM-1310-40-PM 1310nm波段 40GHz，保偏模擬強度調制器（停產）
IM-1550-12-PM-a 1550nm波段，12GHz，保偏強度調制器
IM-1550-20-PM-a 1550nm波段，20GHz 保偏強度調制器
IM-1550-20-TQ 1550nm波段，20GHz強度調制器（超低溫工作環境）
IMC-1550-20 1550nm波段，20GHz緊湊型強度調制器
IMC-1550-20-PM 1550nm波段，20GHz緊湊型強度調制器（保偏輸出）
IM-1550-20-PM 1550nm波段，20GHz強度調制器（保偏輸出）
IMC-1550-20-LD 1550nm波段，20GHz緊湊型低驅動電壓，強度調制器
IM-1550-40-PM 1550nm波段，40GHz，模擬、保偏強度調制器
IM-1550-40-PM-HER 1550nm波段，40GHz，模擬高消光比強度調制器
IM-1550-40-PM-LIL 1550nm波段，40GHz模擬低插損、保偏強度調制器
IM-1550-20-a 1550nm波段，20GHz鈮酸鋰強度調制器（保偏輸入，單模輸出）
IM-1550-20-PM-u 1550nm波段，20GHz鈮酸鋰強度調制器（保偏輸入，單模輸出）
