BNC 瞬態記錄器-Model 1134
BNC 瞬態記錄器-Model 1134
- 產品名稱: 瞬態記錄器
- 合作廠商: BNC
- 產品型號: Model 1134
BNC 瞬態記錄器-Model 1134

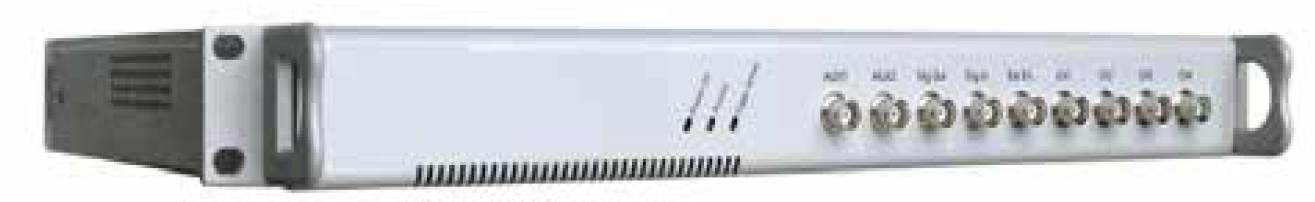

Model 1134是BNC 公司推出的一款最快的采樣瞬態記錄儀,該儀器具備14-bit的動態范圍存儲,每個1U機架可安裝4個采樣速率達2GHz的通道,信號帶寬可高達300MHz。
|
特性: |
應用: |
|
l 4個通道 |
l 快速時間間隔測量 |
|
l 14 bit的振幅分辨率 |
l 噪聲環境時間測量 |
|
l 2GHz的單通道采樣頻率 |
l 脈沖特種測量 |
|
l 4種觸發模式 |
|
主要參數:
|
A/D轉換 |
14 bits |
|
量程 |
+/- 1.0 V |
|
輸入阻抗 |
50 Ohms |
|
LSB(最低有效位) |
2 GS/s, 1 GS/s, 500 MS/s, 400 MS/s, 200 MS/s, 100 MS/s, 50 MS/s |
|
小信號的3dB帶寬 |
300MHz |
|
內存 |
2520個樣本 |
|
噪聲 |
175 μV RMS typical |
|
SNR(信噪比) |
13.5-Bit RMS |
|
觸發延遲 |
Adjustable from 1 to 65535 clock cycles |
|
接口 |
USB & GPIB |
|
樣品抖動 |
< 15 ps RMS |
|
通道抖動 |
< 20 ps RMS |
* 各種參數可選可定制
