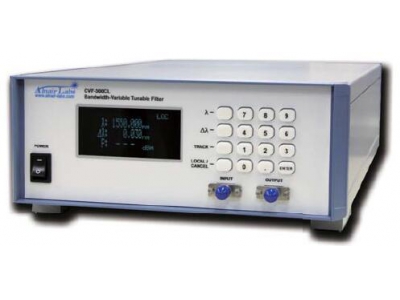

超窄帶寬可調諧光纖濾波器
波威公司代理的AlnairLabs公司的CVF-300CL & BVF-300CL系列窄帶濾波適用于WDM系統脈沖整形和ASE噪聲濾波。
- 產品名稱： 超窄帶寬可調諧光纖濾波器
- 合作廠商： Alnair Labs
- 產品型號： CVF-300CL & BVF-300CL
詳細信息
關鍵字：陡降濾波器，滾降濾波器，超窄帶寬可調諧光纖濾波器，帶寬和中心波長可調濾波器
產品介紹：
北京波威官方代理的Alnairlabs公司的超窄帶寬可調-可調諧光纖濾波器是一款超窄3dB帶寬0.03nm（30pm）-3nm可調范圍的C+L波段可調諧光纖濾波器，邊緣衰減（滾降）高達1500dB/nm，具有非常完美的Flat-top濾波譜型。標準中心波長可調范圍1525nm-1610nm，可選：1515nm-1630nm。
產品系列：

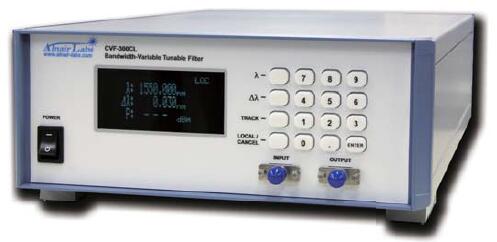

CVF300CL系列 ： 臺式C+L波段可編程電控超窄帶寬可調-可調諧光纖濾波器（峰值搜索，功率監控）
BVF300CL系列 ： 臺式C+L波段手動超窄帶寬可調-可調諧光纖濾波器（1300nm波段可選）
主要特點：
l 高達1500dB/nm邊緣滾降；
l 最小3dB帶寬低至30pm（3.7GHz）；
l 中心波長，3dB帶寬（0.03nm-3nm）同時可調
典型應用：
l DWDM系統窄帶寬濾波；
l 脈沖整形；
l ASE光源噪聲抑制；
l 產品線生產系統自動檢查等
參數指標
型號/參數 | 超窄帶寬可調-可調諧光纖濾波器 | ||
CVF-300CL | BVF-300CL | ||
中心波長 （nm） | 標準 | 1525-1610 | |
可選 | 1515-1630 | ||
3dB帶寬 | nm | 0.03-3.0 | |
GHz | 3.7-370 | ||
濾波滾降 | dB/nm | ≥1000（典型值：1500） | |
波長精度 | nm | ＜±0.05 | - |
波長重復性 | nm | ＜±0.01 | - |
插損 （dB） | ＞0.1nm | ＜6.5dB（典型插損4.5dB） | ＜5.5dB（典型插損4.5dB） |
0.03nm | ＜8dB（典型插損5.5dB） | ＜7dB（典型插損5.5dB） | |
回?fù)p | dB | ≥40dB（典型回?fù)p：45dB） | |
輸出抑制 | dB | ≥40dB（典型回?fù)p：50dB） | |
偏振相關損耗 | 單模 | 典型：0.2dB | |
最大輸入功率 | mW | ≤500mW（保偏：≤300mW） | |
光纖類型 | - | 單?；虮Ｆ?/span> | |
光連接器 | - | FC/APC，其他可選 | |
其他功能 | - | 峰值搜索、功率監控（內置功率計） | - |
程控接口 | - | USB，GPIB | - |
電源 | - | AC 100-240(50/60hz), AC 適配器 | - |
尺寸 | mm | 236x88x405 | 236x88x380 |
重量 | Kg | 9 | 7 |
備注：1-濾波滾降 | -3dB至-40dB測試值。 | ||
備注：2-插損說明 | 插損指標為工作波長范圍內的最大插損，實際插損可能會比指標略小。 | ||
備注：3-插損說明 | 插損為不含連接器測試值，F(xiàn)C/APC連接器可能會帶來＜0.5dB額外損耗。 | ||
備注：4-最大輸入光功率 | 單模尾纖：最大輸入≤500mW，保偏尾纖線偏振對齊慢軸，≤300mW。 | ||
備注：5-產品尺寸及其他 | 產品尺寸不包含凸起部位，測試值為實驗室環境測試所得，25℃±1℃。 | ||
BVF-300CL-SM-FA（其他可選） ： 臺式電控可編程超窄帶寬可調-可調諧光纖濾波器，單模尾纖，F(xiàn)C/APC連接器
BVF-300CL-PM-FA（其他可選） ： 臺式電控可編程超窄帶寬可調-可調諧光纖濾波器，保偏尾纖，F(xiàn)C/APC連接器
CVF-300CL-SM-FA（其他可選） ： 臺式手動超窄帶寬可調-可調諧光纖濾波器，單模尾纖，F(xiàn)C/APC連接器
CVF-300CL-PM-FA（其他可選） ： 臺式手動超窄帶寬可調-可調諧光纖濾波器，保偏尾纖，F(xiàn)C/APC連接器
拓展系列：
CVF-220系列： C+L波段，電控可編程帶寬可調-可調諧光纖濾波器，3dB帶寬：0.1nm-15nm可調，2W標準功率
BVF-220系列： C+L波段，手動帶寬可調-可調諧光纖濾波器，3dB帶寬：0.1nm-15nm可調，2W標準功率
定制信息：
CFF-200系列： 中心波長可調范圍：1525nm-1610nm；3dB帶寬固定：0.2nm-15nm可定制
TFF系列： 中心波長波段可選：1060nm波段/1310nm波段/1550nm波段；3dB帶寬固定：1nm，3nm可選
.jpg)
訂購信息：
請聯系我們的銷售人員
