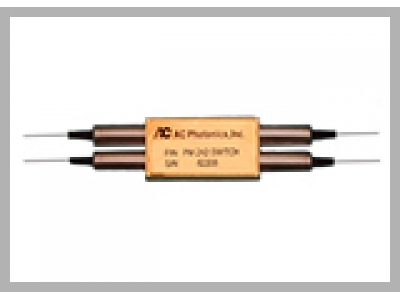

產品名稱：2x2機械式保偏光開關
產品簡介:
AC Photonics的PMS系列開關通過重定向進入光信號到所選的輸出光纖連接的光信道。這是通過使用申請專利光學機械配置通過電控制信號來實現和激活。在同一時間，該信號的偏振狀態得以保留。
|
產品特點：
高消光比
低插入損耗
高信道隔離
高度穩定和可靠
無膠光路
鎖定或非鎖定 |
應用領域：
可配置的光分/插
光信號路由
光網絡保護/恢復
網絡測試系統
儀表
網絡測試系統 |
指標規格：
|
Parameter |
Specification |
|
|
工作波長 |
1310nm± 40nm |
1550nm± 40nm |
|
插入損耗 |
0.8dB (Typ.), 1.2 dB (Max.) |
|
|
波長相關損耗（WDL） |
≤ 0.20dB |
|
|
消光比 |
≥ 18dB (20dB Typ.) |
|
|
信道串?dāng)_ |
≥ 60dB |
|
|
回?fù)p |
≥ 55dB |
|
|
重復性 |
± 0.02dB |
|
|
開關速度 |
≤ 10ms |
|
|
驅動電壓 |
4.5 - 5V |
|
|
耐用度 (Cycles) |
10 Million (Min.) |
|
|
光功率 |
500mW |
|
|
工作溫度 |
0 to +70°C |
|
|
保存溫度 |
-40 to +85°C |
|
|
封裝尺寸 |
L29mm x W15mm x H10mm |
|
備注：
1. 保偏光纖和連接器對準慢軸。
2. 消光比值（ER）適用于低于0.75m光纖。增加光纖長度會降低消光比（ER）。
3. 對于設備，增加一個連接器，插損增加0.3dB，回?fù)p降低0.5dB，消光比降低2dB.

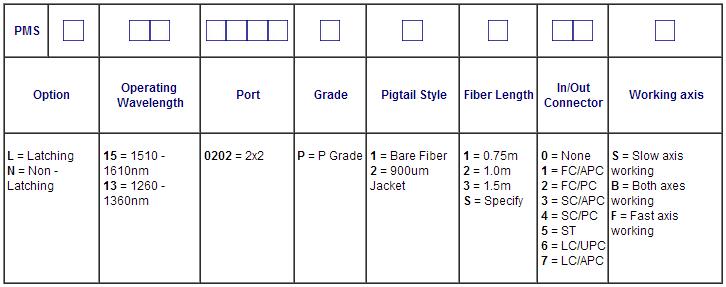

訂購信息：
請聯系我們的銷售人員
電話：010-62669779
Email: [email protected]
