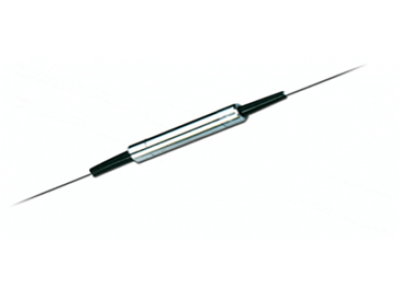

尾纖光電隔離器 (General Photonics)
通用光電的帶尾纖隔離器都有偏振無關隔離器版本（單模光纖）和偏振保持版本（保偏光纖）兩個版本。所有的模型都是以最小的損耗，同時在相反方向的光中隔離系統的光轉發。通過雙級隔離，最高可達52dB的隔離度。型號可有或無連接器。
- 產品名稱： 尾纖光電隔離器
- 合作廠商： 美國 General Photonics
- 產品型號： iso
詳細信息

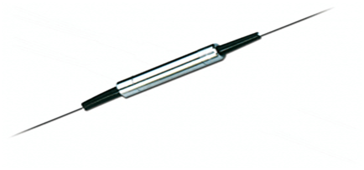

產品名稱：尾纖光電隔離器--General Photonics
產品簡介:
通用光電的帶尾纖隔離器都有偏振無關隔離器版本（單模光纖）和偏振保持版本（保偏光纖）兩個版本。所有的模型都是以最小的損耗，同時在相反方向的光中隔離系統的光轉發。通過雙級隔離，最高可達52dB的隔離度。型號可有或無連接器。
|
產品特點：
偏振無關或者偏振保持
低插損和回損
包裝堅固
高環境穩定性 |
應用領域：
激光放大器
波分復用系統
發射器和光纖激光器
研發實驗室 |
指標規格：
|
波長范圍 |
1550 nm, or 1310 nm |
1064 nm |
||
|
類型 |
Single Stage |
Double Stage |
Single Stage |
Double Stage |
|
帶寬 |
±20 nm |
±20 nm |
±5 nm |
±5 nm |
|
隔離度, Peak |
> 40 dB |
> 52 dB |
40 dB (SM)
38 dB (PM) |
55 dB (SM)
55 dB (PM) |
|
隔離度, Min. |
> 30 dB |
> 45 dB |
30 dB (SM)
35 dB (PM) |
45 dB (SM)
45 dB (PM) |
|
插入損耗 |
< 0.6 dB
(0.4 dB typical) |
< 0.7 dB
(0.5 dB typical) |
< 2.0dB
(1.5 dB typical) |
< 3.4 dB
(2.4 dB typical) |
|
回波損耗
(Input/Output) |
> 60/55 dB (SM)
> 55/50 dB (PM) |
> 60/55 dB (SM)
> 55/50 dB (PM) |
> 55/50 dB
|
> 55/50 dB
|
|
PMD (SM) |
< 0.2 ps |
< 0.05 ps |
|
|
|
PDL (SM) |
< 0.1 dB |
< 0.1 dB |
< 0.15 dB |
< 0.15 dB |
|
PER (PM) |
> 20 dB (兩軸開放）
> 25 dB (快軸關閉) |
> 20 dB(兩軸開放）
> 23 dB (快軸關閉) |
||
|
光功率處理 |
500 mW |
500 mW |
300 mW |
300 mW |
|
操作溫度 |
0 to 70 ?C |
0 to 70 ?C |
-5 to 50 ?C |
-5 to 50 ?C |
|
存儲溫度 |
-40 to 85 ?C |
-40 to 85 ?C |
-40 to 85 ?C |
-40 to 85 ?C |
|
光纖類型 |
SMF-28 or Panda |
SMF-28 or Panda |
HI 1060 or Panda |
HI 1060 or Panda |
|
尺寸 |
5.5 mm (D) x 35 mm (pigtailed) ； 9.5 mm (D) x 65 mm (No Tail™) |
|||
備注：引用值不含連接器。
