產品名稱：調制器偏置控制器

產品簡介：

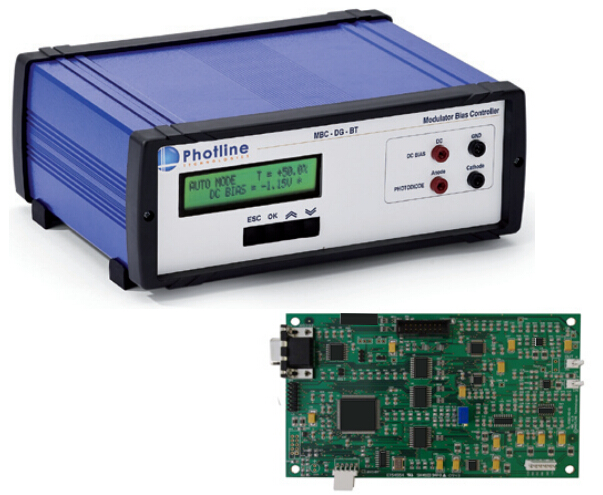

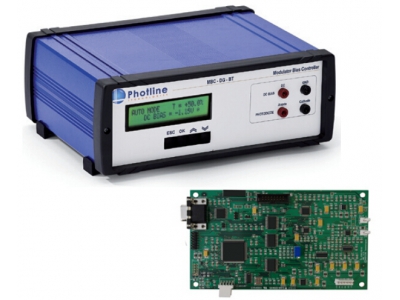

MBC系列偏置控制器是設計用來補償M-Z調制器因老化或環境變化引起的固有漂移。MBC鎖定強度調制器的工作點，保持系統運行在最佳狀態。根據使用調制器及應用的不同，MBC系列又分為數字、模擬、I/Q偏置控制器。可提供方便使用的臺式儀器或易于集成的OEM電路板兩種封裝形式。

MBC-DG（數字應用偏置控制器）

MBC-DG偏置控制器基于抖動信號：附加在調制信號上的一個低強度、低頻的單音信號。經調制后的光被探測到后基于FFT分析產生一個數字信號鎖定工作點到系統需要的位置。

MBC-DG是一個連續可調的的偏置控制器，意味著它可以控制工作點在調制器傳輸函數的任意一點，因此有著大量的應用，如NRZ，RZ，DPSK等調制格式。

MBC-AN（模擬應用偏置控制器）

與經典基于抖動信號的偏置控制器不同，MBC-AN不需要加載任何單音信號到調制信號上。它被設計用于不需要單音信號，需要高純度載波的模擬應用中。

MBC-AN偏置控制器通過比較調制器輸入端和輸出端的光功率來實現工作點控制的。用耦合器和光電二極管及比例積分反饋電路將調制器的工作點控制在Quad+或Quad-位置。

MBC-IQ（IQ調制用偏置控制器）

MBC-IQ是專門為IQ調制器設計的。通過兩個MBC板實現DC₁和DC₂的分別控制及自動鎖定。另外，一個連續的供電電壓可用于手動調節DC₃，調節IQ調制器兩個子M-Z的相位差。

DC₁和DC₂的預設點可根據應用的不同而改變。MBC-IQ系列偏置控制器可用于SSB、DQPSK、QAM等多種調制應用。

主要特點：

主要應用：

主要參數：
