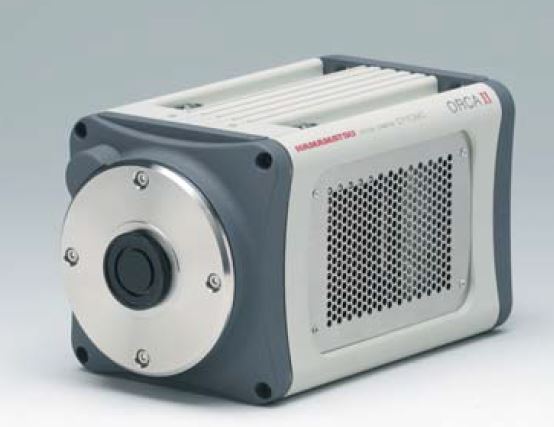

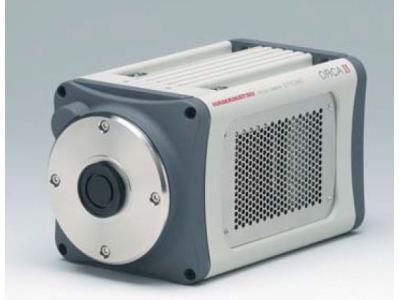

產品名稱:數字CCD相機 ORCA-Ⅱ
產品簡介:
ORCA-Ⅱ數字CCD相機具有低噪聲、高靈敏度的特性。最大制冷-90℃,暗電流低至0.0012電子/像元/秒,1024×1024像元BT-CCD具有1M像元分辨率,高量子效率高達90%,寬范圍靈敏度從紫外到近紅外。這款相機特別適合于需要長曝光時間、低噪聲探測微弱光的應用。
|
產品特點:
高分辨率版本(1024×1024像元)
從UV到NIR高量子效率
低讀出噪聲(6電子rms典型值)
雙讀出模式(高分辨率和高速讀出模式)
可編程觸發信號輸出
子陣列和拼接讀出模式
IEEE1394b接口
|
產品應用:
發光和熒光成像
高分辨率視頻顯微鏡
半導體成像
X射線應用
中子射線成像
閃爍體讀出
|

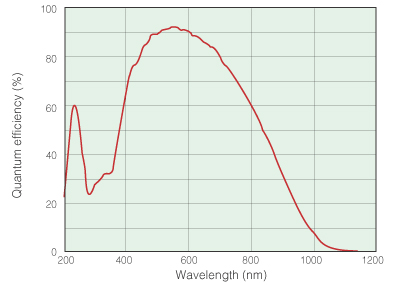

光譜響應曲線:

性能參數:
|
型號
|
C11090-22B
|
|
相機頭類型
|
真空封裝風冷/水冷頭
|
|
成像設備
|
背照式幀轉移CCD
|
|
有效像元
|
1024 (H) × 1024 (V)
|
|
像元尺寸
|
13 μm (H) × 13 μm (V)
|
|
有效成像面積
|
13.3 mm (H) × 13.3 mm (V)
|
|
滿阱容量
|
1×1: 80 000電子
|
|
讀出速度
|
3.15 幀/秒
|
|
讀出噪聲
|
6 electrons rms(典型值)
|
|
像元時鐘速度
|
高精度讀出:312.5 kHz
高速度讀出:5 MHz
|
|
曝光時間
|
內同步模式/高精度讀出:3.53 s to 120 min(312.5 kHz)
內同步模式/高速度讀出:307 ms to 120 min(5 MHz)
外同步模式/高精度讀出:400 ms to 120 min
外同步模式/高速度讀出:20 ms to 120 min
|
|
冷卻方式
|
強制風冷
水冷
|
|
制冷溫度
|
強制風冷/溫控:-65 ℃穩定(0 ℃ to +30 ℃)
水冷/溫控:-75 ℃ (水溫:+20 ℃)
水冷/最大冷卻:-90 ℃ (水溫:低于+10 ℃)
|
|
暗電流
|
強制風冷(-65 ℃): 0.0065 electron/pixel/s (典型值)
水冷(-75 ℃): 0.0012 electron/pixel/s (典型值)
|
|
動態范圍
|
13 333:1
|
|
模擬增益
|
高精度讀出:×1, ×4, ×18
高速度讀出:×1 to ×6
|
|
子陣列
|
每8行大小(水平,垂直) 位置可以設定
|
|
拼接
|
2 × 2, 4 × 4, 8 × 8
|
|
外觸發模式
|
邊沿觸發、電平觸發、起始觸發、同步讀出觸發
|
|
觸發輸出
|
曝光時序輸出,可編程時序輸出(延時和脈沖長度可變),觸發準備輸出
|
|
接口
|
IEEE1394b
|
|
A/D轉換
|
16 bit
|
|
鏡頭卡口
|
C-mount
|
|
電源
|
AC 100 V to 240 V, 50 Hz / 60 Hz
|
|
功耗
|
Approx. 120 VA
|
|
環境溫度
|
0 ℃ to +40 ℃
|
|
保證性能溫度
|
0 ℃ to +30 ℃
|
|
環境存儲溫度
|
-10 ℃ to +50 ℃
|
|
環境操作濕度
|
無凝結最大70 %
|
幀速:
|
拼接
|
1×1
|
2×2
|
4×4
|
8×8
|
|
幀速
|
高精度讀出
|
0.28
|
0.55
|
1.04
|
1.88
|
|
高速度讀出
|
3.15
|
4.85
|
6.64
|
8.13
|
選配:
IEEE1394b線:A12344-05
水冷軟管:A10788-04
SMA-BNC外觸發線:A12106-05
SMA-SMA外觸發線:A12107-05
底板:A12263-01
訂購信息:
請聯系我們的銷售人員
