產品名稱：EM-CCD相機ImagEMX2-1K產品簡介：ImagEMX2-1K（C9100-24B）是一款非常多功能的相機，全畫幅和高靈敏度（1024×1024像元）下輸出速度18.5幀/秒。其在接近黑暗的條件下具有很高的信噪比，而且暗電流極低，因此既能長積分時間又能高速的進行定量超弱光成像。當關閉電子倍增增益（EM）后，該相機的超深滿阱容量可以在最低對比亮度圖像中提取信息。新增特性

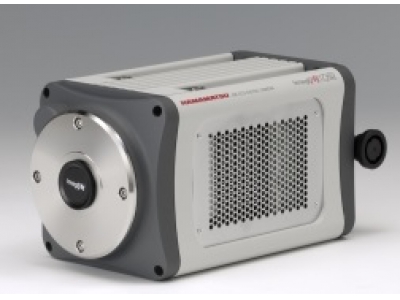

產品名稱：EM-CCD相機 ImagEM X2-1K
產品簡介：
ImagEM X2-1K（C9100-24B）是一款非常多功能的相機，全畫幅和高靈敏度（1024×1024像元）下輸出速度18.5幀/秒。其在接近黑暗的條件下具有很高的信噪比，而且暗電流極低，因此既能長積分時間又能高速的進行定量超弱光成像。當關閉電子倍增增益（EM）后，該相機的超深滿阱容量可以在最低對比亮度圖像中提取信息。新增特性優化了相機觸發、片上EM增益保護、IEEE1394b流水線連接，提高了整體信噪比和非EM的動態范圍。濱松使用了最受歡迎的1024×1024像素EM-CCD傳感器，巧妙地重新設計了具有最大速度和最精密性能的相機。
產品特點：
量子效率最高超過90%，EM增益最大1200×
低噪聲：讀出噪聲低于1電子
超高穩定度
可選讀出模式：可根據樣品亮度、所需幀頻或曝光時間選擇利于最優圖像采集的讀出模式。
光子成像模式：非常適合不超過10個光子的超低光領域的應用。
片上圖像處理
光譜響應曲線：
性能參數：
|
型號 |
C9100-23B（ImagEM X2） |
C9100-24B（ImagEM X2-1K） |
||
|
相機頭類型 |
真空密封風冷/水冷頭 |
|||
|
成像設備 |
電子倍增背照式幀轉移CCD |
|||
|
有效像元個數 |
512×512 |
1024×1024 |
||
|
像元尺寸 |
16um×16um |
13um×13um |
||
|
有效面積 |
8.19mm×8.19mm |
13.3mm×13.3mm |
||
|
像素時鐘速率 |
EM-CCD讀出 |
22MHz，11MHz，0.6875MHz |
||
|
普通CCD讀出 |
0.6875MHz |
|||
|
EM增益 |
1×，4×到1200× |
1×，10×到1200× |
||
|
超低光探測 |
光子成像模式（1,2,3） |
|||
|
最快讀出速度 |
70.4~1076幀/s |
18.5~314幀/s |
||
|
讀出噪聲 |
EM-CCD讀出 |
EM增益4× |
36電子（22MHz） |
15電子（22MHz） |
|
25電子（11MHz） |
10電子（11MHz） |
|||
|
8電子（0.6875MHz） |
3電子（0.6875MHz） |
|||
|
EM增益1200× |
最大1電子 |
|||
|
普通CCD讀出 |
8電子（0.6875MHz） |
10電子（0.6875MHz） |
||
|
滿阱容量 |
EM-CCD模式 |
370 000電子 |
400 000電子 |
|
|
普通CCD模式 |
140 000電子 |
50 000電子 |
||
|
模擬增益 |
EM-CCD讀出 |
22MHz |
1× |
|
|
11/0.6875MHz |
0.5×，1× |
|||
|
普通CCD讀出 |
1×，2×，3×，4×，5× |
|||
|
制冷溫度 |
強制風冷 |
溫度控制（室溫0-30℃） |
-65℃ |
-50℃（22MHz） |
|
-55℃（11/0.6875MHz,普通CCD讀出） |
||||
|
最大冷卻 |
-80℃（室溫穩定在20℃） |
-65℃（室溫穩定在20℃） |
||
|
水冷 |
溫度控制（水溫20℃） |
-80℃ |
-65℃（22MHz） |
|
|
-70℃（11/0.6875MHz,普通CCD讀出） |
||||
|
最大冷卻 |
-100℃（水溫低于10℃） |
-80℃（水溫低于10℃） |
||
|
溫度穩定性 |
±0.01℃ |
|||
|
暗電流 |
強制風冷（-65℃） |
0.005電子/像元/秒 |
0.01電子/像元/秒 |
|
|
水冷（-80℃） |
0.0005電子/像元/秒 |
0.001電子/像元/秒 |
||
|
曝光時間 |
內同步模式 |
13.9ms-1s（22MHz） |
52.7ms-1s（22MHz） |
|
|
27.2ms-2h（11MHz） |
103.2ms-2h（11MHz） |
|||
|
421.5ms-2h（0.6875MHz） |
1616.9ms-2h（0.6875MHz） |
|||
|
外觸發模式 |
10us-1s（22MHz） |
|||
|
10us-2h（11/0.6875MHz,普通CCD讀出） |
||||
|
A/D轉換 |
16位 |
|||
|
輸出信號/外部控制 |
IEEE 1394b |
|||
|
子陣列 |
每16行（水平、垂直）大小、位置可以設定 |
|||
|
合并 |
2×2,4×4,8×8,16×16 |
2×2,4×4 |
||
|
外觸發模式 |
邊沿觸發、電平觸起始觸發、同步讀出觸發 |
|||
|
觸發輸出 |
曝光時序輸出、可編程時序輸出、觸發準備輸出 |
|||
|
圖像處理特性 |
背景減除、陰影校正、遞歸濾波、幀平均、點噪聲消除 |
|||
|
EM增益保護 |
EM警告模式、EM保護模式 |
|||
|
EM增益重調 |
有 |
|||
|
鏡頭接口 |
C-mount |
|||
