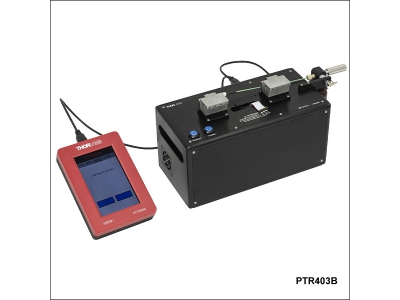

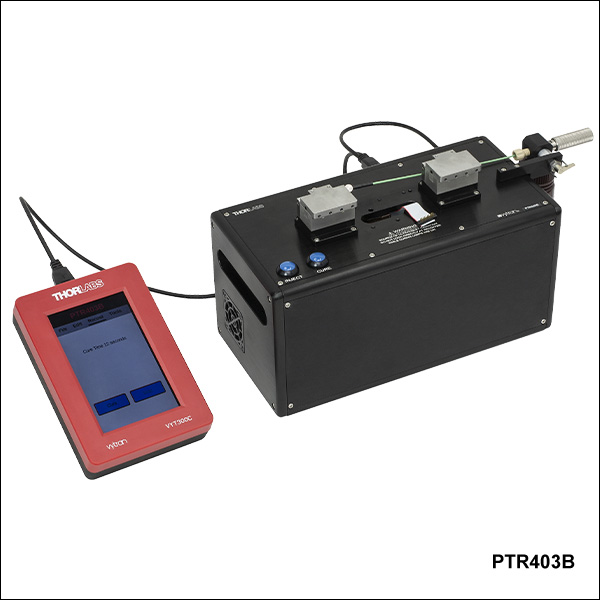

產品名稱：PTR403B聚酰亞胺光纖涂覆機
帶手動注膠組件，需要UV LED手動模具組件，最大涂覆長度50 mm
產品簡介：
PTR403B 是專為涂覆聚酰亞胺材料而設計的臺式光纖涂覆機。先將聚酰亞胺材料涂抹在光纖表面上，然后通過熱固化的方式，形成堅固、耐高溫的光纖涂覆層。一次涂覆需要60s的時間，在光纖表面形成3~5μm厚的再涂覆層，多次涂覆能夠增加涂覆層直徑、提高可靠性。再涂覆層的機械特性和熱特性與原有涂覆層相同。
PTR403B 的整個工作過程是自動控制的。將待涂覆光纖固定在光纖夾具上，涂覆過程開始后，聚酰亞胺涂料被自動泵到光纖涂抹頭上。涂抹頭由一對模具和一對加熱器組成，涂抹頭會按照設定好的次數，一段一段地將涂料涂抹在光纖上，先采用低溫烘烤以去除易揮發物質，然后再采用高溫烘烤來酰亞胺化并加固涂層。直線型張力測試儀能夠確保在涂覆過程中對光纖施加合適大小的力，并在涂覆過程完成后進行張力測試。
參數指標：
分類 | 參數 | 指標 |
機械、電學參數 | 尺寸重量 | 127×260 ×178 mm，6.4kg |
外部電源 | 48V DC，10A | |
氣體供應 | 80~120 psi，干燥壓縮空氣或氣瓶 | |
真空供應 | 外部真空泵 | |
涂層參數 | 涂覆材料 | 熱固化聚酰亞胺 |
涂覆模具 | 155μm涂層直徑（125μm標準光纖） | |
再涂覆直徑 | 可編程，基于再涂覆層數（3~5μm/層） | |
涂覆長度 | 最長50mm | |
加熱源 | 一對細絲加熱器 | |
涂覆材料注入方式 | 自動，從1 oz涂料瓶中抽取 | |
涂覆周期 | 2~7分鐘，依賴于再涂覆層數 | |
張力測試 | 張力施加方式 | 直線型光纖夾具 |
夾具長度 | 38mm | |
夾具間距 | 94mm | |
最大施加張力 | 2.1千克力（235kpsi for 125um光纖） | |
張力施加精度 | ±2% | |
張力施加速度 | 可編程，最大2.3千克力/s | |
張力持續時間 | 可編程 |
